Trijų kontaktų kelioninis mikrojungiklis

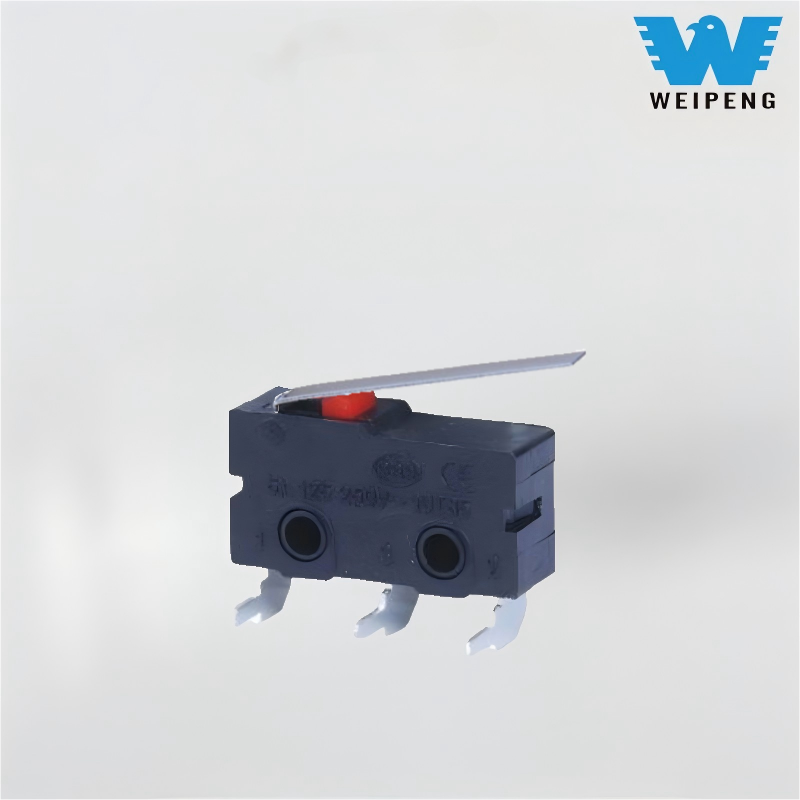

Mikrojungiklis HK-04G-L (5A 250 V mikrojungiklis) turi trumpą svirties gaiduko struktūrą ir fiksuojamo veikimo mechanizmą, leidžiantį greitai perjungti grandinę su minimalia mechanine jėga. Dėl tikslių eksploatacinių charakteristikų, plataus prisitaikymo prie aplinkos ir pasaulinių saugos sertifikatų produktas yra plačiai naudojamas kritiniuose valdymo scenarijuose buitinės technikos valdymo, pramonės automatikos ir elektroninės įrangos srityse. Jis yra pagrindinis komponentas, užtikrinantis saugų prietaisų veikimą ir tikslų valdymą.

Modelis:HK-04G-LZ-186

Siųsti užklausą

Prekės aprašymas

WEIPENG® yra pirmaujanti mikro jungiklio su ritinėliais ir rankenomis gamintojai, tiekėjai ir eksportuotojai.

Mikro jungiklisĮvadas

Mikro jungiklis HK-04G-L turi trumpos svirties paleidimo struktūrą ir greito veikimo mechanizmą, leidžiantį greitai perjungti grandinę su minimalia mechanine jėga. Dėl tikslių eksploatacinių charakteristikų, plataus prisitaikymo prie aplinkos ir pasaulinių saugos sertifikatų produktas yra plačiai naudojamas kritiniuose valdymo scenarijuose buitinės technikos valdymo, pramonės automatikos ir elektroninės įrangos srityse. Jis yra pagrindinis komponentas, užtikrinantis saugų prietaisų veikimą ir tikslų valdymą.

Naudojant tikslią spyruoklinio lapo energijos kaupimo struktūrą, gaiduko reakcija nepriklauso nuo taikomos jėgos greičio. Reikalinga veikimo jėga yra tik 1,0–3,5 N, o valdymo prieš važiavimą diapazonas yra 0,3–1,0 mm, galintis užfiksuoti minutinius poslinkio signalus, todėl tinkamas tikslaus aptikimo reikalavimams. Veiksmų skirtumas yra ≤0,4 mm, užtikrinantis momentinį ir tikslų kontaktų perjungimą. Palyginti su standartiniais mikrojungikliais, jo svirties perdavimo efektyvumas padidintas 20%, o tai gali sumažinti aptikimo klaidas 0,1 mm lygiu tokiose programose kaip spausdintuvo popieriaus tiekimo aptikimas.

Darbinės temperatūros diapazonas apima nuo -25 ℃ iki 125 ℃, galintis atlaikyti trimačius vibracijos smūgius 10 ~ 55 Hz dažniu su 1,5 mm amplitudė 1 valandą. Izoliacijos varža yra ≥100MΩ (500VDC), o dielektrinė įtampa tarp gnybtų ir metalinio korpuso siekia 1500V/0,5mA/60s. Korpuso medžiaga išlaiko stabilų mechaninį veikimą esant 125 ℃, tinka aukštai temperatūrai ir didelės vibracijos aplinkai, pavyzdžiui, mikrobangų krosnelės ertmėse ir staklių paskirstymo dėžėse.

Mikro jungiklisTaikymas

Tinka tiksliajai elektronikai ir medicinos prietaisams. Pavyzdžiui:

Spausdintuvas:Popieriaus tiekimo kanale esanti pasukama svirtis aptinka popieriaus kraštą. 0,3 mm išankstinis judėjimas gali identifikuoti 50 μm storio terminį popierių;

Medicininis monitorius:Mygtuko įjungimui naudojama trumpa pasukamos svirties struktūra, kurios veikimo jėga yra 1,0 N, balansuojantis gaiduko jautrumas ir išvengta atsitiktinio aktyvavimo;

Išmanusis terminalas:Akumuliatoriaus skyriaus dangčio uždarymo aptikimas su ≥0,2 mm perviršiu, kad dangtelis būtų visiškai pritvirtintas.

Mikro jungiklis Specifikacija

Jungiklio techninės charakteristikos:
ITEM	Techninis parametras		Vertė
1	Elektros įvertinimas		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Atsparumas kontaktui		≤50mΩ Pradinė vertė
3	Izoliacijos atsparumas		≥100MΩ (500VDC)
4	Dielektrinis Įtampa	Tarp neprijungti gnybtai	500V/0,5mA/60S
		Tarp terminalų ir metalinis rėmas	1500V/0,5mA/60S
5	Elektrinis gyvenimas		≥10 000 ciklų
6	Mechaninis gyvenimas		≥100 000 ciklų
7	Darbinė temperatūra		-25-125 ℃
8	Veikimo dažnis		Elektra: 15 ciklų Mechaninis: 60 ciklų
9	Atsparus vibracijai		Vibracijos dažnis: 10~55HZ; Amplitudė: 1,5 mm; Trys kryptys: 1H
10	Litavimo galimybės: Daugiau nei 80% panardintos dalies turi būti padengtas lydmetaliu		Litavimo temperatūra: 235±5 ℃ Panardinimo laikas: 2–3 S
11	Atsparumas litavimui karščiui		Panardinamasis litavimas: 260±5℃ 5±1S Rankinis litavimas: 300±5 ℃ 2 ~ 3S
12	Saugos patvirtinimai		UL, CSA, VDE, ENEC, CE
13	Bandymo sąlygos		Aplinkos temperatūra: 20±5 ℃ Santykinė oro drėgmė: 65±5%RH Oro slėgis: 86 ~ 106 KPa
