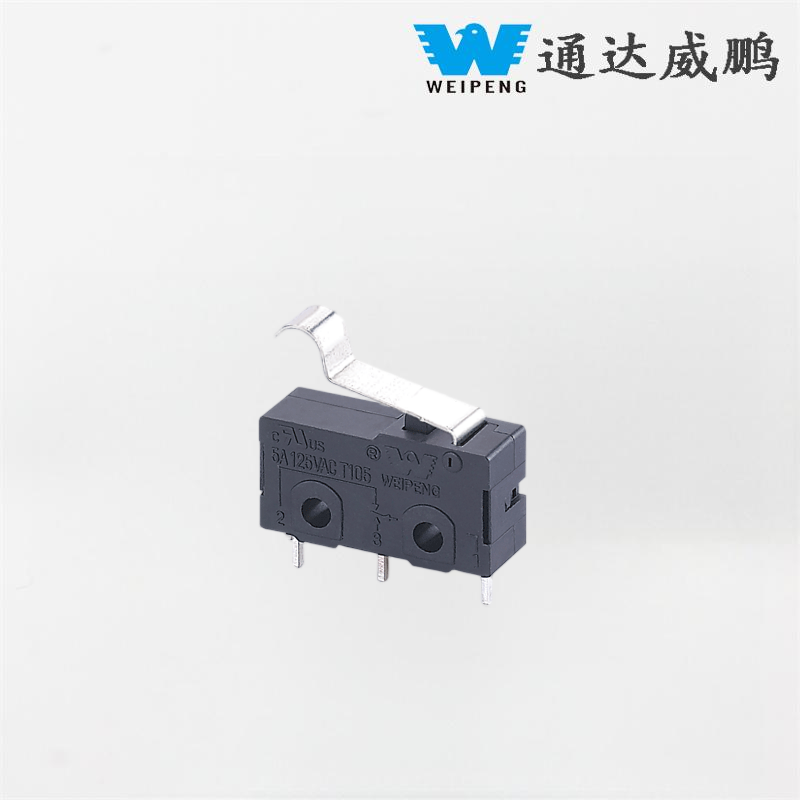

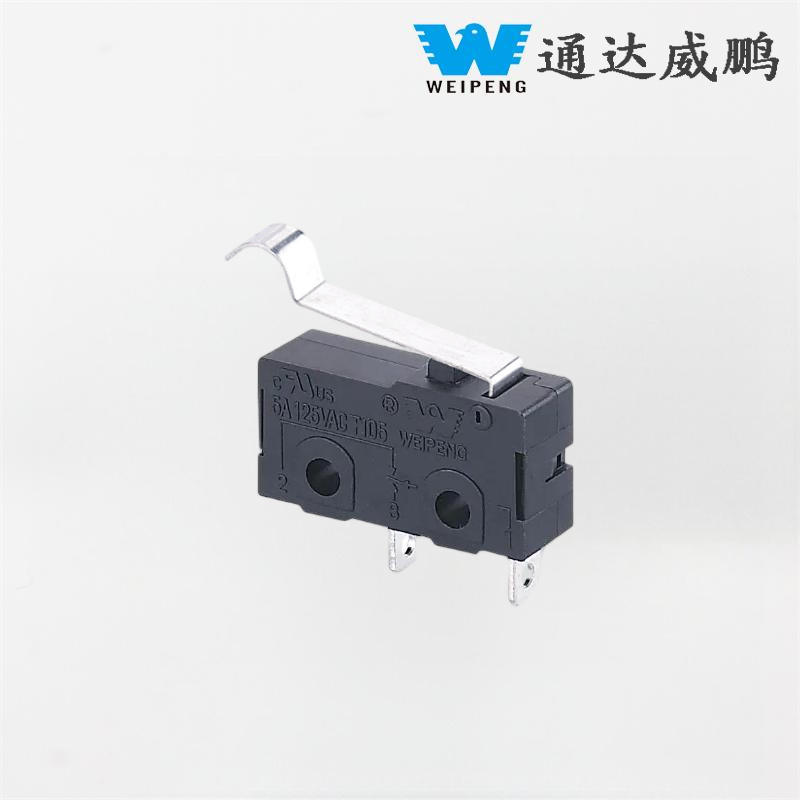

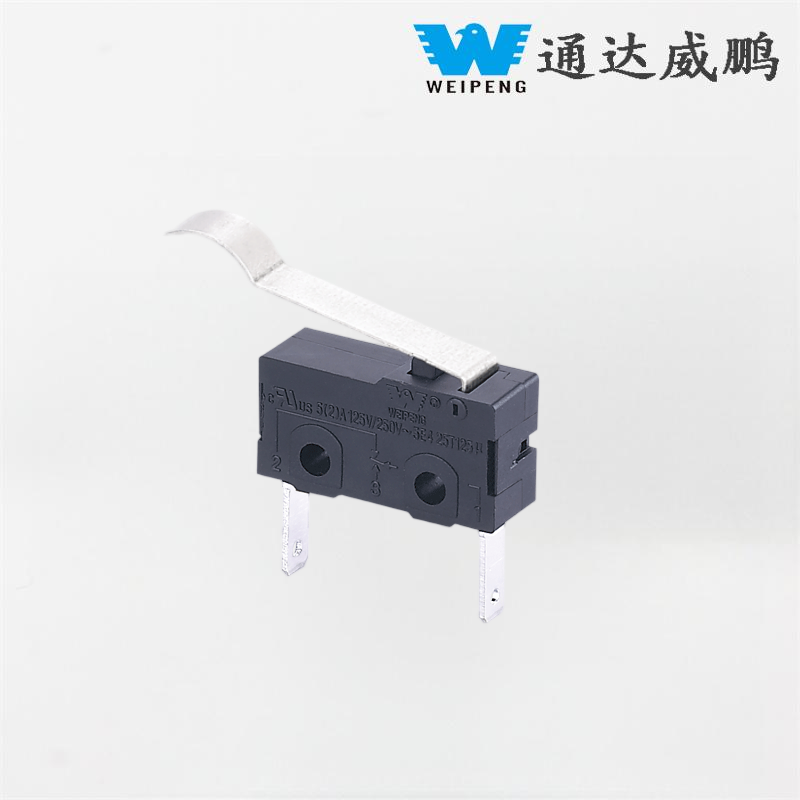

Mažas dulkėms atsparus dviejų kontaktų / trijų kontaktų mikrojungiklis

Mažas dulkėms atsparus dviejų kontaktų / trijų kontaktų mikrojungiklis kaip reprezentatyvus Tongda WEIPENG produktas, įkūnijantis pagrindinio standartizavimo ir pritaikymo integravimą. Kaip gamintojas ir didmenininkas, mūsų gamykloje gaminamo patvaraus išmaniojo prietaiso atstatymo jungiklio pagrindinis dizaino principas yra „stabilumas, patikimumas ir suderinamumas su scenarijais“. Vardas: 5A 250VAC Temperatūros diapazonas: -40°C~+125°C IP kodas: IP40 Matmenys: 19,8*10,6*6,4mm Patvirtinimas: UL, ENEC, CSA, CE, VDE

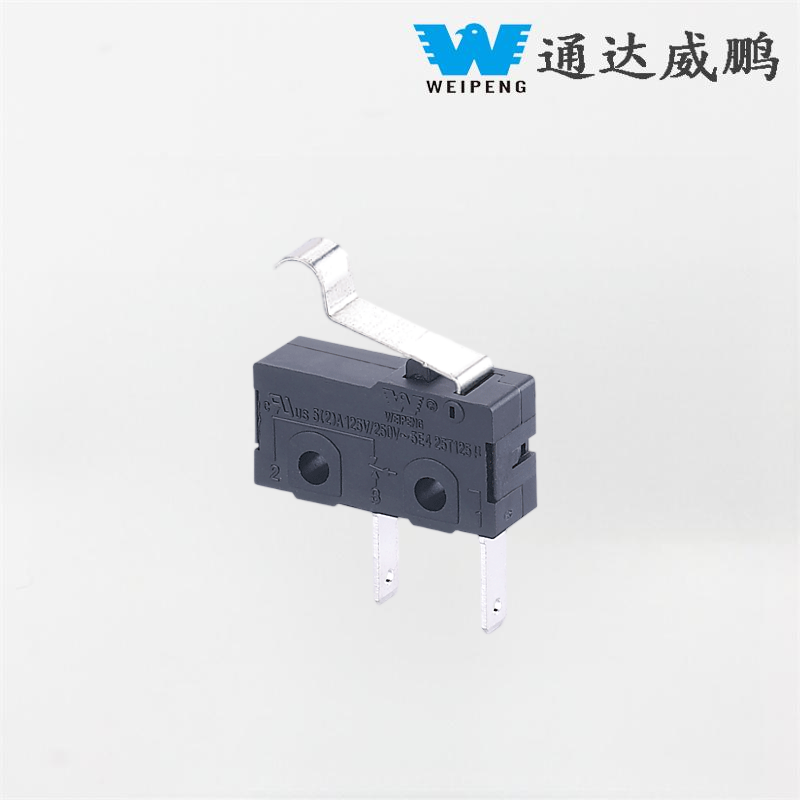

Modelis:HK-04G-LD-002

Siųsti užklausą

Prekės aprašymas

WEIPENG® yra pirmaujantiMažas dulkėms atsparus dviejų kontaktų / trijų kontaktų mikrojungiklis gamintojai, tiekėjai ir eksportuotojai.

Mikro jungiklisĮvadas

Darbo principas ir konstrukcijos ypatybės

HK-04G-L naudoja veržiamąjį mechanizmą, kurio pagrindinė vidinė struktūra yra tiksli spyruoklinė plokštė.

Pagrindiniai privalumai:Net jei išorinė jėga veikiama lėtai jungiklio pavaros svirtimi, vidinė spyruoklinė plokštė staiga apsivers tam tikrame kritiniame eigos taške, todėl kontaktai susiformuoja arba nutrūksta labai dideliu greičiu. Šis mechanizmas labai sumažina lanko susidarymo laiką, efektyviai apsaugo kontaktus, užtikrina ilgą jungiklio tarnavimo laiką ir didelį patikimumą.

Pavaros tipas: HK-04G-L serijoje siūlomos įvairios pavaros, labiausiai paplitusios yra ritininės svirties (pvz., HK-04G-LZ), tinkamos aptikti judančias dalis ir veiksmingai sumažinti trintį.

Gnybtų tipas: Yra litavimo gnybtai litavimui ir PCB gnybtai, skirti tiesiogiai įterpti į PCB plokštes, kuriuos galima pasirinkti pagal jūsų surinkimo procesą.

Darbo aplinka: Stenkitės netepti alyvos ant jungiklio įjungimo dalies, nes tai gali pritraukti dulkes ir sukelti prastą kontaktą. Aplinkoje, kurioje daug dulkių ar drėgmės, rinkitės sandarų jungiklį su aukštesniu apsaugos laipsniu (pvz., IP67).

Montavimas: jungiklį sumontuokite ant lygaus paviršiaus ir tolygiai pritvirtinkite poveržlėmis, kad išvengtumėte korpuso deformacijos, galinčios turėti įtakos vidiniam veikimo tikslumui.

Mikro jungiklisTaikymas

Mikrojungikliai yra plačiai naudojami ir patikimi, daugiausia naudojami:

- Buitinė technika: šaldytuvo šviestuvai, mikrobangų krosnelės durelių spynos, skalbimo mašinos dangčio jungikliai, skrudintuvo laikmačiai.

- Pramoninė įranga: didelio našumo modeliai, tinkantys konvejerio juostoms, mašinoms ir valdymo skydams (atsparūs dulkėms ir drėgmei).

- Automobilių sritis: priekinio stiklo valytuvai, durų uždarymo indikatoriai – gali atlaikyti vibraciją ir ekstremalias temperatūras.

- Elektroniniai įrenginiai: miniatiūriniai nuotolinio valdymo pultelių ir žaidimų valdiklių jungikliai (reaguojantys ir ilgaamžiai).

Mikro jungiklis Specifikacija

Jungiklio techninės charakteristikos:
ITEM	Techninis parametras		Vertė
1	Elektros įvertinimas		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Atsparumas kontaktui		≤50mΩ Pradinė vertė
3	Izoliacijos atsparumas		≥100MΩ (500VDC)
4	Dielektrinis Įtampa	Tarp neprijungti gnybtai	500V/0,5mA/60S
		Tarp terminalų ir metalinis rėmas	1500V/0,5mA/60S
5	Elektrinis gyvenimas		≥10 000 ciklų
6	Mechaninis gyvenimas		≥100 000 ciklų
7	Darbinė temperatūra		-25-125 ℃
8	Veikimo dažnis		Elektra: 15 ciklų Mechaninis: 60 ciklų
9	Atsparus vibracijai		Vibracijos dažnis: 10~55HZ; Amplitudė: 1,5 mm; Trys kryptys: 1H
10	Litavimo galimybės: Daugiau nei 80% panardintos dalies turi būti padengtas lydmetaliu		Litavimo temperatūra: 235±5 ℃ Panardinimo laikas: 2–3 S
11	Atsparumas litavimui karščiui		Panardinamasis litavimas: 260±5℃ 5±1S Rankinis litavimas: 300±5 ℃ 2 ~ 3S
12	Saugos patvirtinimai		UL, CSA, VDE, ENEC, CE
13	Bandymo sąlygos		Aplinkos temperatūra: 20±5 ℃ Santykinė oro drėgmė: 65±5%RH Oro slėgis: 86 ~ 106 KPa
