Mikro jungiklis 5a 125 250v

Mikro jungiklis 5a 125 250vyra nedidelis spragtelėjimo jungiklis, naudojamas įjungti ir išjungti elektros grandines iki didžiausios 5a, esant nurodytoms veikimo riboms su 125 V AC ir 250 V AC. Paprastai jis naudojamas elektroniniuose prietaisuose, valdymo sistemose, pardavimo automatuose, biuro įrangoje, duryse ir dangčiuose, prietaisuose ir kt.

Įsitikinkite, kad, be esamo įvertinimo, apkrovos tipas, pavaros tipas, jėga, gnybtų konfigūracija, matmenys ir aplinkos sąlygos yra tinkami planuojamam komponentų naudojimui.

Ką reiškia 5A 125/250VAC?

Pavadinimas „5A 125/250VAC“ paprastai rodo, kad jungiklis gali valdyti daugiausiai 5 amperus esant 125 voltų kintamajai arba 250 voltų kintamajai įtampai, jei naudojamas su atitinkama apkrova, kaip rekomenduoja gamintojas.
Ši specifikacija paprastai taikoma varžinėms apkrovoms.

Tokiuose įrenginiuose kaip varikliai, solenoidai, kompresoriai, lempos, transformatoriai ir elektroniniai maitinimo blokai gali patirti didelę įsijungimo srovę arba elektros lanką. Tokiais atvejais gali prireikti naudoti kitokios apkrovos įtaisus arba pritaikyti atitinkamą slopinimo įtaisą.

Tai reiškia AC reitingą. Tačiau tai negarantuoja, kad jungiklis yra patvirtintas naudoti esant 125 V arba 250 V nuolatinei įtampai. Prieš tęsdami, visada ieškokite atskiro DC reitingo priskirtame duomenų lape.

Kaip veikia mikro jungiklis?

Mikrojungiklyje naudojamas fiksavimo mechanizmas. Kai pavara patenka į tikslią vietą, vidinė spyruoklė greitai keičia kontaktinę būseną. Todėl jis užtikrina puikų jungiklio patikimumą, nepaisant minimalaus judesio ir pastovaus veikimo taško.

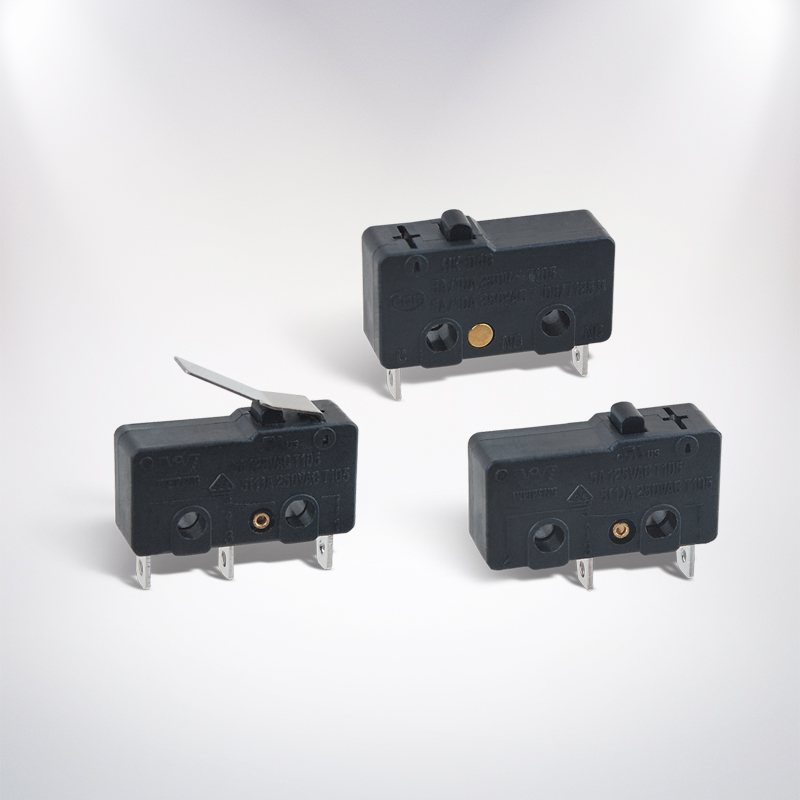

Tarp tipiškų pavarų tipų yra stūmoklis, vyrių svirtis, ritininė svirtis ir imituojamas volas. Tinkamas pavaros tipas parenkamas atsižvelgiant į turimą erdvę, judėjimo kryptį ir procesui reikalingą jėgą bei atstumą.

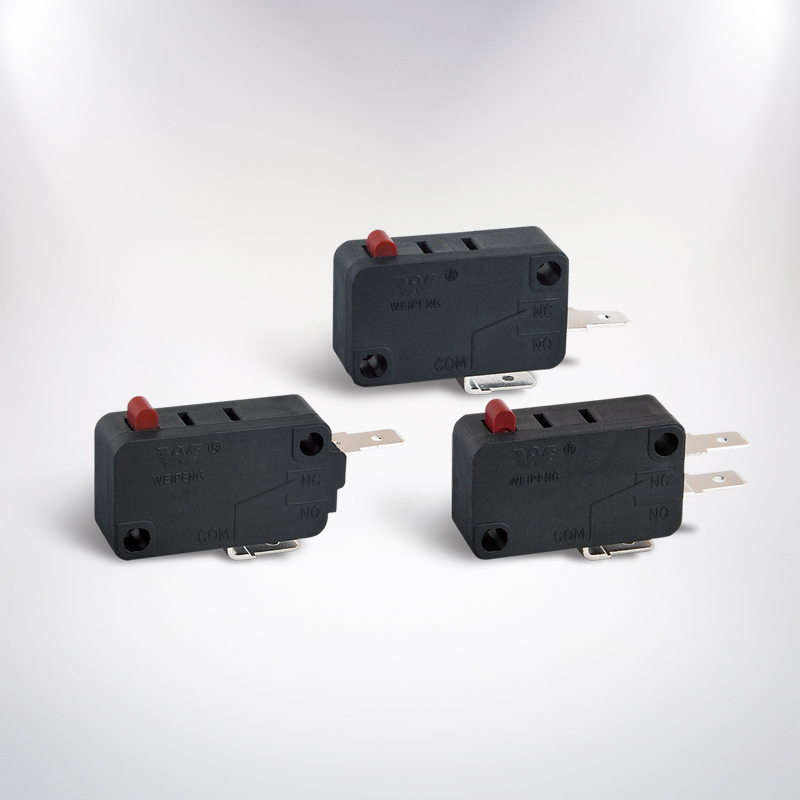

SPDT terminalo konfigūracija

Keletas 5A modelių veikia SPDT režimu (Single Pole Double Throw). Įprasti SPDT terminalai yra COM, NC ir NO.

Kai grandinė įjungiama paspaudus pavarą, naudokite COM kartu su NO. Kita vertus, naudokite COM kartu su NC, kai grandinė turi likti uždaryta budėjimo būsenoje ir atsidaro, kai pavara yra įjungta. Prieš prijungdami laidus, būtinai patikrinkite tikrojo jungiklio etiketę.

Kas yra jautrus mikrojungiklis?

Jautrus mikrojungiklis veikia gana maža jėga. Tai naudinga, kai jungiklis įjungiamas šviesių durelių, plastikinių skirtukų, nedidelio mechanizmo ar riboto judesio pagalba.

Jautrumą lemia daugiau nei dabartinis įvertinimas. Patikrinkite šias specifikacijas:

• Veikimo jėga ir atleidimo jėga
• Prieškelionės ir perkeltos
• Darbo padėtis
• Pavaros tipas ir ilgis
• Mechaninis ir elektrinis tarnavimo laikas

Ritininės svirties naudojimas gali sumažinti išorinės sistemos pastangas. Tačiau netinkamas išlyginimas gali sukelti šoninį įtempimą ir ankstyvą gedimą. Jis turėtų veikti tinkamai, neviršydamas savo greičio viršijimo specifikacijų.

5A, 10A, 16A ir 21A mikrojungikliai

Mikro jungikliai gaminami skirtingomis srovės versijomis, būtent 5A, 10A, 16A ir 21A. Didesnis srovės įvertinimas nebūtinai yra tinkamas pasirinkimas; labai svarbu, kad jungiklis atitiktų maitinimo įtampą, apkrovos tipą, matavimus, gnybtų tipą ir standartus.

Kai žiūrite į 5A vardinį mikrojungiklį, kurio įtampa yra 125 V ir 250 V, su kitais modeliais, kurių vardinė įtampa yra 10 A, 16 A ir 21 A, turėtumėte palyginti visas specifikacijas, o ne tik žiūrėti į reitingą. Didesnės nominalios vertės jungiklis gali skirtis nuo žemesnės vertės modelių konstrukcijos ypatybėmis, tokiomis kaip montavimo skylės, pavaros eiga, gnybtų padėtis ir kontaktų matmenys.

Apkrovos ir saugos svarstymai

Prieš prijungiant apkrovą, būtina nustatyti ne tik įprastą srovę, bet ir įsijungimo ar paleidimo srovę. Su varžinėmis apkrovomis paprastai susidoroti daug lengviau nei su indukcine ar talpine apkrova. Varikliai ir solenoidai gali sukelti kibirkščių, kurios gali pakenkti kontaktams, net jei normali srovė yra mažesnė nei 5 A.

Pagrindinėse srityse turi būti naudojama tinkama izoliacija, apsauga nuo perkrovos, mechaninė apsauga ir gaubtas. Paprastai jungiklis turi būti tinkamai sumontuotas taip, kad nutrūktų laidus laidas, kaip nurodyta įrangos konstrukcijoje ir vietinėse elektros taisyklėse.

Prieš atlikdami montavimo ar bandymo darbus, atjunkite nuo maitinimo tinklo. Tinklo įtampos laidus turi užbaigti arba patikrinti kvalifikuotas specialistas.

Montavimo ir montavimo patarimai

Prieš užsakydami visada patikrinkite korpuso matmenis, montavimo angų atstumą, pavaros aukštį, gnybtų tipą ir darbo padėtį. Panašiai atrodantys jungikliai nebūtinai yra keičiami.

Pavara turi būti spaudžiama teisinga kryptimi ir negali būti naudojama kaip kietas mechaninis sustabdymas, nebent gamintojas nurodė kitaip. Reikia vengti per didelio smūgio, šoninio slėgio, drėgmės, drėgmės ir vibracijos.

Yra įvairių tipų dažniausiai naudojamų terminalų; juose yra litavimo gnybtai, greito prijungimo skirtukai, PCB kaiščiai ir laidų gnybtai. Stilius gali būti parenkamas pagal naudojamą surinkimo techniką ir turimą erdvę.

Kaip pasirinkti tinkamą modelį

Prieš pirkdami naudokite šį kontrolinį sąrašą:

• Patvirtinkite kintamosios arba nuolatinės srovės įtampą ir faktinę apkrovos srovę.
• Nustatykite, ar apkrova yra varžinė, indukcinė, talpinė, variklis ar lempa.
• Pasirinkite SPDT, SPST-NO arba SPST-NC pagal grandinę.
• Pasirinkite reikiamą veikimo jėgą ir pavaros mechanizmo stilių.
• Palyginkite montavimo matmenis ir gnybtų vietas.
• Patikrinkite darbinę temperatūrą, sandarumą, elektros tarnavimo laiką ir patvirtinimus.
• Norėdami sužinoti tikslų dalies numerį, paprašykite oficialaus duomenų lapo.

DUK: jautrus mikrojungiklis SPDT 5A 125/250VAC

Kas yra jautrus mikrojungiklis SPDT 5A 125/250VAC?

Jungiklis yra mažos jėgos ir greito veikimo įtaisas su bendru gnybtu ir dviem išėjimais. Jo maksimali srovė yra 5 A, kai jis naudojamas kontroliuojamomis sąlygomis.

Ar galiu jį naudoti 250 VDC?

Ne, nors 125/250 VAC žymėjimas reiškia kintamos srovės įvertinimą, jis nenurodo nuolatinės srovės įtampos. Visada ieškokite jungiklio, kuriame nurodyta nuolatinės srovės įtampa ir srovė.

Kuo skiriasi NO ir NC?

Paprastai atidarytas jungiklis leidžia tekėti elektrai, kai ant jungiklio nieko nespaudžiama, o įprastai uždarytas jungiklis leidžia tekėti elektrai, kai paspaudžiama pavara.

Ar 5A mikrojungiklis gali valdyti variklį?

Nors variklio srovė yra mažesnė nei 5 A, jungiklis gali tinkamai neveikti. Nustatykite paleidimo srovę ir indukcinį lanką, kurie gali viršyti jungiklio galingumą. Įvertinkite variklio apkrovą arba naudokite relę arba kontaktorių.

Ar galiu pakeisti 5A jungiklį 16A arba 21A modeliu?

Tik tuo atveju, jei pakaitalas yra tokio paties dydžio pagal matmenis, pavaros mechanizmo judėjimą, gnybtų išdėstymą, kontaktų išdėstymą, įtampą ir sertifikavimą. Vien didesnio galingumo nepakanka.

Kiek laiko veikia mikro jungiklis?

Gaminio eksploatavimo laiką lemia apkrova, pranešimų dažnis, išlygiavimas, aplinka ir montavimo kokybė. Mechaninis ir elektrinis tarnavimo laikas yra skirtingi terminai; todėl reikia laikytis elektros eksploatavimo trukmės specifikacijų, atsižvelgiant į faktinę apkrovą.

Apibendrinant,Mikro jungiklis 5a 125 250vyra tinkamas pasirinkimas mažoms kintamosios srovės valdymo ir padėties jutimo sistemoms, jei apkrova ir mechaniniai parametrai yra tinkami. Patikrinkite specifikacijas, pasirinkite tinkamus SPDT gnybtus ir pavarą ir naudokite relę arba tvirtą sprendimą, skirtą įrenginiams su didele įjungimo srove arba sudėtingiems elektromechaniniams darbams.
