Apšviestas svirties jungiklis: tipai, laidai ir pirkimo vadovas

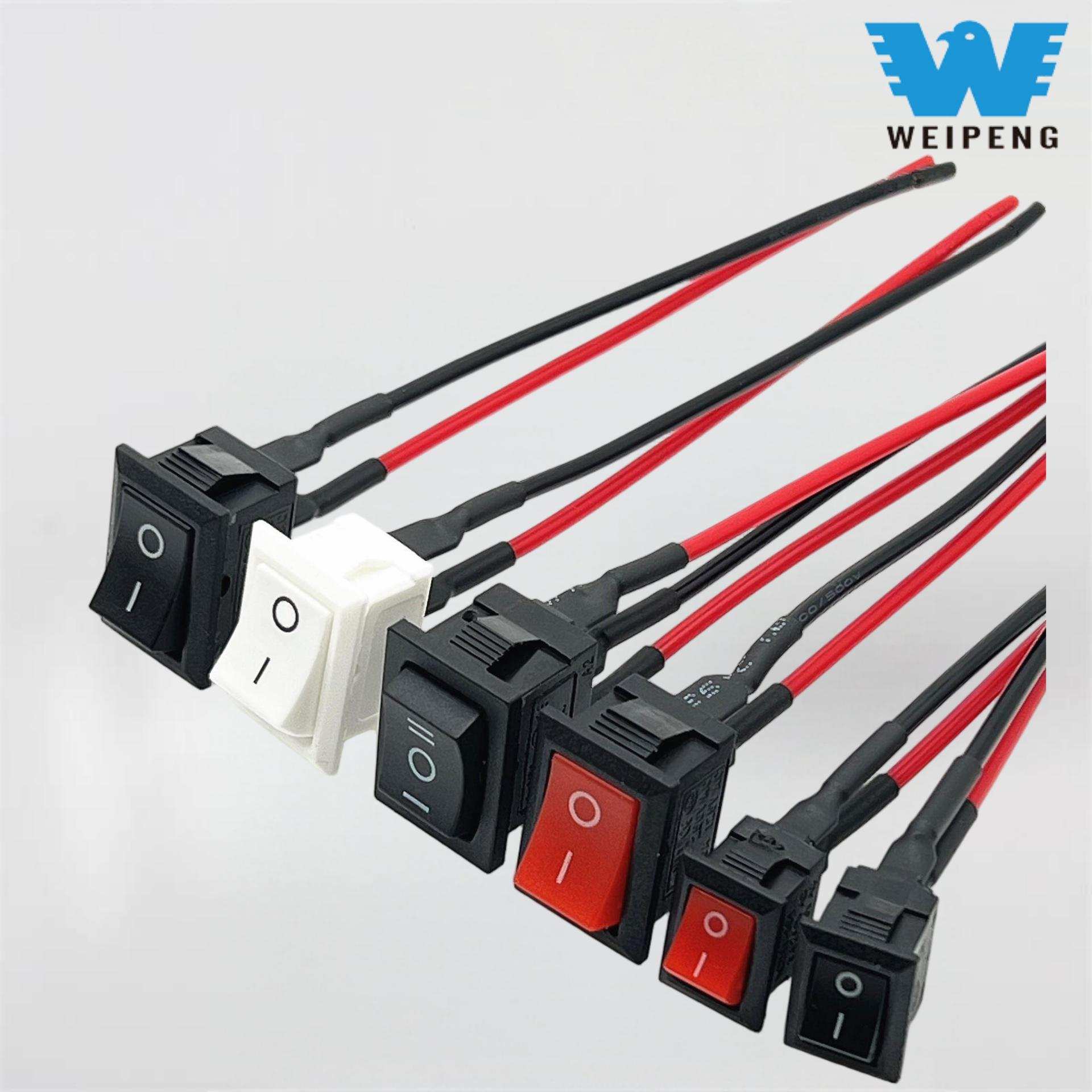

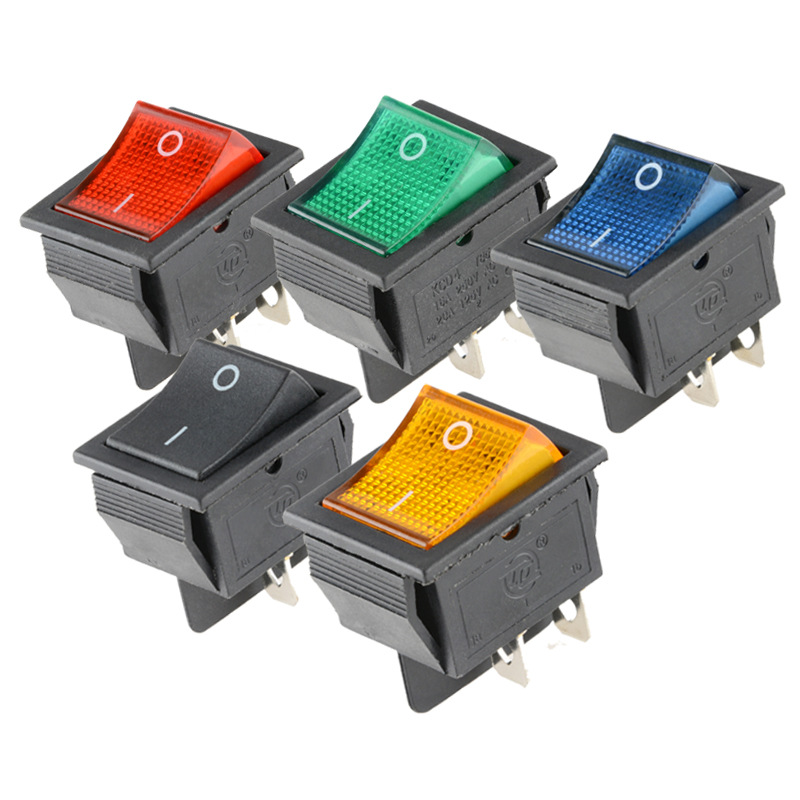

Apšviestas svirties jungiklis yra tam tikras įjungimo / išjungimo jungiklis, kuris yra integruotas su LED arba neonine lempute, kuri rodo, ar jungiklis yra įjungimo / įjungimo padėtyje, ar nesunkiai. Dėl savo indikatoriaus svirties jungiklis aiškiai matomas net tamsoje ar netvarkinguose valdymo pultuose. Šviečiantys svirties jungikliai buvo naudojami daugelyje automobilių, valčių, RV, dviračių, buitinių prietaisų, pramoninių mašinų, elektros valdymo sistemų ir kt.

Apšviestus svirties jungiklius galima naudoti tiek žemos įtampos grandinėse, tiek aukštos įtampos sektoriuose. Galima susidurti su 12 V jungikliais, kurie naudojami automobilių reikmėms, taip pat 120 V kintamosios srovės jungikliams, naudojamiems namuose ir pramonėje. Renkantis tinkamą tipą, reikia nustatyti sistemos įtampą, srovę, apkrovos tipą, gnybtų išdėstymą, jungiklio dydį ir įrengimo vietą.

Kas yra aApšviestas svirties jungiklis?

Svirtis jungiklis pagamintas iš asiūbavimo mechanizmas, galintis įjungti elektros grandinę. Svirties jungiklis pastumiamas į įjungimo padėtį, o maitinimo šaltinis prijungiamas prie maitinimo šaltinio. Be to, jungiklyje yra įmontuotas šviesos diodas arba neoninis indikatorius, rodantis, kad maitinimas įjungtas.

Jungiklis gali parodyti, ar jis gauna maitinimą, yra įjungtas, ar veikia kita grandinė, priklausomai nuo įrenginio konstrukcijos ir sąrankos. Priklausomai nuo tipo, yra keli skirtingi jungiklio prijungimo būdai. Tačiau prieš pradėdami montuoti būtinai perskaitykite gamintojo pateiktas laidų instrukcijas ir žymeklius.

Įprasti apšviestų svirties jungiklių tipai

Dviejų gnybtų svirties jungikliai

Dviejų gnybtų jungiklis skirtas veikti paprastu įjungimo ir išjungimo režimu. Paprastai tariant, tokio tipo perjungimo įtaisai jungiasi tiek su apkrovos, tiek su elektros tiekimo grandinėmis ir gali uždegti šviesos diodą, kai įjungtas maitinimas. Kai kuriems šviesos diodų tipams įtakos turi poliškumas, todėl sujungimai turi būti atliekami taip, kaip aprašyta toliau.

Trijų gnybtų svirties jungikliai

Trijų gnybtų konstrukcijos pasižymi elektros energijos įvedimu, perjungiamais signalais ir įžeminimo jungtimi. Turint atskirą gnybtą įžeminimo prijungimui, nagrinėjamas indikatorius gali veikti be problemų. Šio tipo dizainas dažnai naudojamas automobiliuose ir valtyse.

Keturių ir penkių gnybtų svirties jungikliai

4 ir 5 gnybtų jungikliai gali užtikrinti nepriklausomą apšvietimą, dviejų polių perjungimą arba kelis išėjimus. Jie tinka sudėtingesnėms valdymo galvutėms, nors tinkamas laidų sujungimas priklauso nuo vidinės grandinės konfigūracijos. Todėl reikia vadovautis pateikta schema, o ne supaprastinti laidų sujungimo procesą per standartines gnybtų vietas.

SPST, SPDT ir DPDT konfigūracijos

SPST jungiklis gali užbaigti tik vieną grandinę ir tik išjungti ją iš įjungimo į išjungimą. SPDT jungikliai įjungia vieną įėjimą ir veikia dviem išėjimais. DPDT jungikliai veikia dviejose grandinėse ir gali pasirinkti įėjimus arba pakeisti poliškumą. SPST jungiklis yra labiausiai paplitusi jungiklio forma, naudojama tipinėms reikmėms, pavyzdžiui, įjungiant lempą.

Kas yra aApšviestas svirties jungiklis12V naudojamas?

12 voltų svirties jungiklis su apšvietimu skirtas naudoti elektros grandinėse su 12 voltų nuolatinės srovės (DC) maitinimu. Įprastos programos apima:

• Automobilių ir motociklų apšvietimas
• LED šviesos juostos ir darbo žibintai
• Aušinimo ventiliatoriai ir vandens siurbliai
• Valčių ir RV priedai
• Prietaisų skydelio ir valdymo pulto įranga
• Baterijomis maitinamos elektros sistemos

12V standartas nenustato viršutinės jungiklio srovės ribos. Pavyzdžiui, galima teigti, kad jungiklis gali veikti 12V galia esant 20A srovei. Tačiau paleidžiant tam tikros mašinos, pvz., varikliai ir siurbliai, gali gauti daugiau srovės. Šiuo tikslu turi būti naudojamos tinkamos relės didelėms srovėms arba indukcinėms apkrovoms valdyti.

Kaip pasirinkti tinkamą apšviestą svirties jungiklį

Patikrinkite įtampos ir srovės įvertinimą

Pasirinkite jungiklį, kuris tinkamai veiktų su grandinės įtampa ir srove. Pavyzdžiui, jungiklis, kurio vardinė įtampa yra 12 V DC, negali būti naudojamas grandinėje, kurios įtampa yra 120 V arba 230 V kintamoji. Be įprastos darbinės srovės, reikia atsižvelgti ir į apkrovos paleidimo arba įsijungimo srovę.

Apsvarstykite apkrovos tipą

Elektriniai varikliai, siurbliai, šildymo prietaisai, lemputės, LED tvarkyklės jungiklius apkrauna skirtingai. Įvertinimai, kuriuose atsižvelgiama tik į varžines apkrovas, negali būti taikomi indukcinėms apkrovoms, pvz., elektros varikliams. Jungikliai turi būti parenkami atsižvelgiant į apkrovas, kurias jie turi atlaikyti.

Patvirtinkite montavimo matmenis

Prieš užsakydami patikrinkite plokštės išpjovos išmatavimus, plokštės storį, laikymo ąselės padėtį ir tarpus už skydo. Jungiklis gali patekti į išpjovą priekyje, bet vis tiek gali susidurti su kitomis dalimis ir laidais.

Peržiūrėkite indikatoriaus specifikacijas

LED indikatorių energijos suvartojimas yra labai mažas, todėl dažniausiai jie naudojami 12V sistemose. Įsitikinkite, kad LED yra vidinis rezistorius, ir patikrinkite, ar jis turi poliškumą. Naudojant skirtingos įtampos jungiklį, indikatorius gali būti nukreiptas neteisingai.

Apsvarstykite aplinkos apsaugą

Turėtume pasirinkti tokius jungiklius, kurie būtų atsparūs drėgmei ir apsaugotų nuo rūdžių, jei jie bus naudojami lauke, viduje, jūrinėje aplinkoje arba aplinkoje, kurioje yra dulkių ir vibracijos.

Kaip prijungti apšviestą svirties jungiklį?

Sujungus apšviestą svirties jungiklį, reikia nustatyti konkretaus jungiklio specifikacijas, įskaitant jo gnybtų skaičių ir išdėstymą. Prieš pradėdami darbą, visada atjunkite maitinimą ir tiksliai identifikuokite kiekvieną gnybtą. Prijungimą prie maitinimo tinklo gali atlikti tik kvalifikuoti specialistai.

Įprasta trijų gnybtų 12V laidai

Teigiamas saugiklis -> Maitinimo arba įvesties gnybtas
Perjungiamas išėjimas -> Teigiamas apkrovos gnybtas
Sistemos neigiamas -> Įžeminimo gnybtas ir apkrova neigiamas

Kai tik įjungiamas jungiklis, apkrova turi tiekti elektrą, o tai rodo, kad indikatorius įsijungė. Saugiklio jungtis turi būti sumontuota prie pat maitinimo šaltinio, t. y. akumuliatoriaus. Saugiklio vertė taip pat turi atitikti laido tipą ir grandinės specifikaciją.

Tipiškas dviejų gnybtų laidas

Teigiamas tiekimas -> 1 jungiklio gnybtas
Jungiklio gnybtas 2 -> Apkrova teigiama
Apkrova neigiama -> Sistema neigiama

Kai jungiklyje yra poliškumui jautrus šviesos diodas, svarbu teisingai prijungti teigiamą ir neigiamą laidus. Jei laidai bus pakeisti, šviesos diodas neįsijungs, nepaisant to, kad jungiklis veiks tinkamai.

Laidų ir saugos svarstymai

Naudokite laidą, kurio srovė yra tinkama, ir naudokite izoliuotus gnybtus bei termiškai susitraukiančius vamzdelius, kad užtikrintumėte, jog visos jungtys yra saugios. Netieskite laidų arti aštrių kampų, didelio šilumos šaltinių ar vietų, kurios gali sukelti judėjimą. Jei naudojate transporto priemones, patikrinkite, ar laidų laidai taip pat nėra veikiami vibracijos ir įbrėžimų. Jei norite prijungti laivus, įsitikinkite, kad jungtys ir naudojami laidai nėra korozijos.

Apšviesta įjungta svirtis nepakeičia grandinės pertraukiklio, tinkamo įžeminimo ar saugiklio. Jei jungiklis per daug įkaista, tirpsta, keičia spalvą, kibirkščiuoja arba skleidžia degimo kvapą, jį reikia išjungti, nes tai gali reikšti elektros gedimą, pvz., perteklinę srovę, atsilaisvinusią jungtį, sugedusius kontaktus arba per plonus laidus, kad galėtų atlaikyti apkrovą.

DažnasApšviestas svirties jungiklisProblemos

Indikatorius nešviečia

Kai kurios dažniausios priežastys yra poliškumo pasikeitimas, įžeminimo jungties trūkumas, gnybtų identifikavimo klaida arba kitokiai įtampai skirto indikatoriaus naudojimas. Teisingai palyginkite montavimo darbus su gamintojo laidų schema ir patikrinkite, ar dešiniuose gnybtuose yra įtampa.

Apkrova veikia, bet indikatorius ne

Net jei jungiklio kontaktai yra gerai laidūs, taip pat svarbu patikrinti, ar įrenginys turi atskirą įžeminimą ar maitinimo šaltinį. Taip pat patikrinkite, ar įrenginys turi šviesos šaltinį, kuris veikia atskirai nuo kitų.

Indikatorius lieka įjungtas, kai jungiklis išjungtas

Kai kurie jungiklių modeliai veikia taip, kad jie šviečia, kai įvestyje yra maitinimas. Toks elgesys gali būti normalus tam konkrečiam įrenginiui. Prieš keisdami jungiklį, būtinai patikrinkite jungiklio indikatoriaus grandinę.

Indikatorius mirksi arba jungiklis įkaista

Tokios problemos kaip laisvos jungtys, įtampos kritimas, didelis srovės srautas arba netinkamos apkrovos gali sukelti mirgėjimą ir perkaisti. Tai turėtų būti ištirta atjungiant grandinę ir ištyrus jungiklio įvertinimą, laido dydį ir įrenginio prijungimo bei pakrovimo būdą. Jei reikia, varikliui, siurbliams ar kitoms apkrovoms, kurios naudoja didelę srovę, gali prireikti naudoti relę.

Dažnai užduodami klausimai

Ar apšviestam svirties jungikliui reikia įžeminimo laido?

Ne visada tokia situacija. Dviejų gnybtų skaitiklių atveju jie sujungia indikatorių viduje, o tai reiškia, kad nereikia atskiro įžeminimo. Modeliai, turintys tris gnybtus, visada turi turėti savo įžeminimo tašką. Visada patikrinkite atitinkamus gnybtus ir gaminių specifikacijas.

Ar 12 V apšviestas svirties jungiklis gali valdyti LED apšvietimą?

Teiginys galioja, nes jungiklio nominalioji vertė atitinka sistemos įtampą, vardinę darbo srovę ir LED tvarkyklės paleidimo srovę. Relės gali prireikti naudojant didesnes LED juostas arba kelis šviestuvus.

Ar 12V svirties jungiklį galima naudoti su buitine elektra?

Ne, svirties jungiklis, skirtas 12 V nuolatinei įtampai, negali būti naudojamas su 120 V arba 230 V kintamosios srovės įtampa. Kintamosios srovės jungiklis turi būti įvertintas pagal kintamosios srovės įtampą, srovę, apkrovų tipus ir galiojančius buitinės elektros saugos standartus.

Kodėl mano LED svirties jungiklis silpnai šviečia, kai jis išjungtas?

Nedidelė nuotėkio srovė iš Gizmo arba grandinės apkrova sukuria silpną šviesą. Kartais vietoj šio išdėstymo galima naudoti ir kitą jungiklį, relę ar įrenginį krovinio pusėje.

Kaip galiu išbandyti svirties jungiklį?

Norint patikrinti jo tęstinumą, jungiklis turi būti pašalintas iš maitinimo šaltinio ir multimetras nustatytas į tęstinumo režimą. Jungiklio veikimas turi būti toks, kad veikimo metu jis turėtų tiek atvirą, tiek uždarą atsaką. Niekada neatlikite tęstinumo bandymo grandinėje, kurioje yra įtampa.

Tinkamai apšviestas svirties jungiklis turi įtampos, srovės, apkrovos tipo, gnybtų, dydžio ir funkcijos specifikacijas, kurios tinka aplinkai. Norint suaktyvinti nedidelį 12 V priedą, tinkamas SPST jungiklis. Jei naudojami varikliai ar sunki įranga, reikės relės, taip pat reikia saugiklių ir atitinkamų laidų kitose elektros sistemose.
