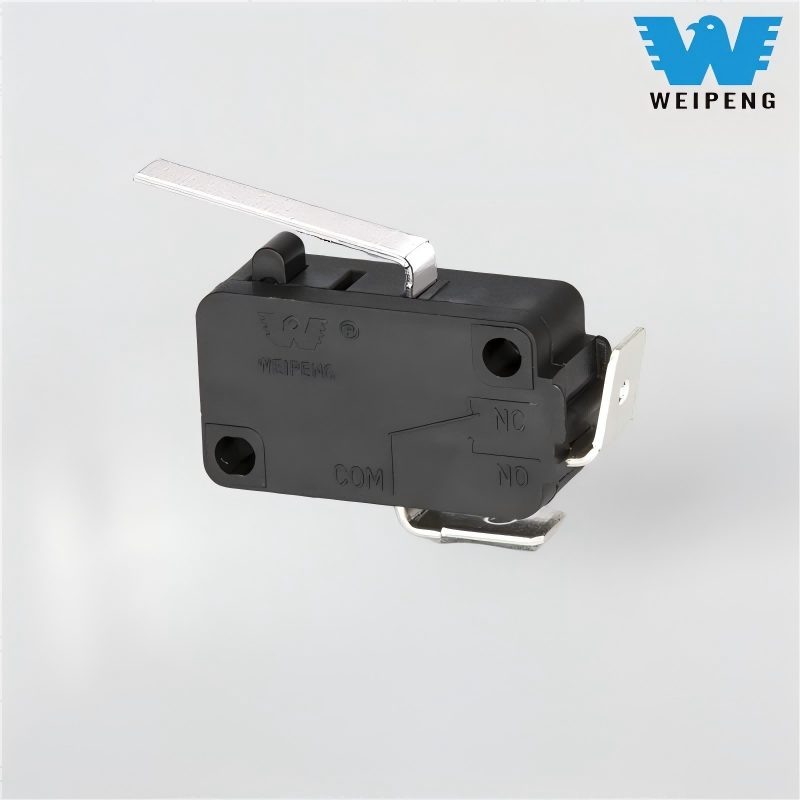

Didelio jautrumo didelis mikrojungiklis su svirtimi

Kaip etaloninis Yueqing Tongda Wire Electric Factory mikrojungiklių serijos modelis, didelio jautrumo didelis mikro jungiklis su svirtimi pasižymi dideliu jautrumu, itin ilga eksploatavimo trukme ir prisitaikymu prie įvairių scenarijų. Integruojant įmonės 35 metų jungiklių gamybos patirtį, jis tapo pagrindiniu valdymo komponentu buitinės technikos, automobilių elektronikos, pramonės automatikos ir kitose srityse dėl savo minimalaus kontaktų tarpo ir greito veikimo mechanizmo. Jos veikimą ir patikimumą sertifikavo kelios autoritetingos organizacijos visame pasaulyje, užtikrindamos pagrindines pozicijas nišinėje rinkoje.

Modelis:HK-14-1X-16A-260

Siųsti užklausą

Prekės aprašymas

WEIPENG® yra pirmaujantiDidelio jautrumo didelis mikrojungiklis su svirtimi gamintojai, tiekėjai ir eksportuotojai.

Mikro jungiklio įvadas

HK-14 serija turi pagrindinį dizainą su „sidabrinio lydinio kontaktais su patentuotu greito veikimo mechanizmu“. Kontaktai yra pagaminti iš AgSnO₂ sidabro ir alavo oksido lydinio medžiagos ir yra padengiami vakuuminiu būdu, o kontaktinė varža ≤50 mΩ, užtikrinanti stabilų srovės perdavimą be slopinimo ir veiksmingai užkertanti kelią signalo vėlavimui ar prastam kontaktui, kurį sukelia kontakto oksidacija. Trigerio reakcijos laikas yra ≤5 ms, o veikimo eigos nuokrypis kontroliuojamas ±0,05 mm tikslumu, o paleidimo jautrumas gerokai viršija pramonės standartus. Siekdama patenkinti skirtingus mechaninio paleidimo reikalavimus, serija siūlo platų pavaros svirties derinių asortimentą, įskaitant 8 tipų svirtis: trumpos svirties, ilgos svirties, ritininius (galima iš nailono arba metalo), mygtukus, šakutes ir kt., tiksliai atitinkančias įvairias sąlygas, tokias kaip sukamieji mechanizmai, linijinio judesio įtaisai ir stūmimo tipo valdikliai.

Tipiški populiarūs modeliai ir taikymo scenarijai:

HK-14-1X-16A-P-200: įprastai atviras, 16A 250VAC, metalinis ritininis pavaros strypas – tinkamas pramoninės automatikos gamybos linijų judėjimo ribos valdymui, ritinėlio konstrukcija sumažina mechaninį susidėvėjimą

HK-14-1-16AP-715: Normaliai uždarytas, 16A 250VAC, trumpas vyrių ritininės pavaros strypas – tinka tiksliam paleidimui medicininio tyrimo įrangoje, įprastai uždara konstrukcija užtikrina įrangos saugą išjungus

HK-14-16AP-605: perjungimo tipas, 16A 250 VAC, platus temperatūros dizainas – tinka temperatūros stebėjimo jungikliams naujose energijos transporto priemonėse, platus temperatūros diapazonas -40°C ~ 125°C, tinka ekstremalioms transporto priemonėms

HK-14-1X-5A-320: įprastai atidarytas, 5A 250 VAC, mygtuko tipo pavaros strypas – tinka mikrobangų krosnelės durelių jungikliams, jautrus paspaudimas, aukšto lygio saugos apsauga

Taikymo scenarijai

Buitinė technika: Mikrobangų krosnelės durų valdymas, skalbimo mašinos programų valdymas, kondicionieriaus ventiliatoriaus greičio reguliavimas, saugaus įrangos veikimo užtikrinimas

Pramoninė automatizacija: gamybos linijos pozicionavimas, roboto limito valdymas, konvejerio paleidimo-sustabdymo valdymas, 35% pagerinantis gamybos efektyvumą

Automobilių elektronika: automobilio langų pakėlimas, sėdynės reguliavimas, bagažinės jutiklis, tinka atšiaurioms transporto priemonių aplinkoms

Medicinos prietaisai: chirurginės įrangos valdymas, aptikimo instrumento signalo įjungimas, atitinkantis medicininio lygio saugos standartus

Karinė pramonė: ginklų įrangos valdymas, ryšio įrenginių perjungimas, prisitaikymas prie ekstremalių darbo sąlygų ir aukštų patikimumo reikalavimų

Mikrojungiklio parametras (specifikacija)

Jungiklio techninės charakteristikos:
ITEM	Techninis parametras		Vertė
1	Elektros įvertinimas		5(2)A/10A/16(3)A/21(8)A 250VAC
2	Atsparumas kontaktui		≤30mΩ Pradinė vertė
3	Izoliacijos atsparumas		≥100MΩ (500VDC)
4	Dielektrinis Įtampa	Tarp neprijungti gnybtai	1000V/0,5mA/60S
		Tarp terminalų ir metalinis rėmas	3000V/0,5mA/60S
5	Elektrinis gyvenimas		≥50 000 ciklų
6	Mechaninis gyvenimas		≥1000000 ciklų
7	Darbinė temperatūra		-25-125 ℃
8	Veikimo dažnis		elektrinis : 15 ciklų Mechaninis: 60 ciklų
9	Atsparus vibracijai		Vibracijos dažnis: 10~55HZ; Amplitudė: 1,5 mm; Trys kryptys: 1H
10	Litavimo galimybės: Daugiau nei 80% panardintos dalies turi būti padengtas lydmetaliu		Litavimo temperatūra: 235±5 ℃ Panardinimo laikas: 2–3 S
11	Atsparumas litavimui karščiui		Panardinamasis litavimas: 260±5℃ 5±1S Rankinis litavimas: 300±5 ℃ 2~3S
12	Saugos patvirtinimai		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Bandymo sąlygos		Aplinkos temperatūra: 20±5 ℃ Santykinė oro drėgmė: 65±5%RH Oro slėgis: 86 ~ 106 KPa

Mikro jungiklio funkcija ir taikymas

1.Sate, patikimas pagrindinis jungiklis
2. Graži išvaizda, griežta kontiguracija. Charakteristika: mažas kontaktinis atstumas, greitas veiksmas, didelis jautrumas ir nedidelė 3. eksploatacinė kelionė.
4.Long Lite, didelis patikimumas
5. Įvairūs kontaktiniai gnybtai
6. Temperatūros laipsnio įvairovė
7. Įvairios svirtys
8. Paimkite labiausiai tvirtą plastiką arba temoplastiką
9. Plačiai naudojamas namų apliane elecroninc įrangoje, automatinio mašinų ryšio lygisautomobilių elektronų, aparatų ir 10. prietaisų, elektrinių judesių įrankių ir kt.

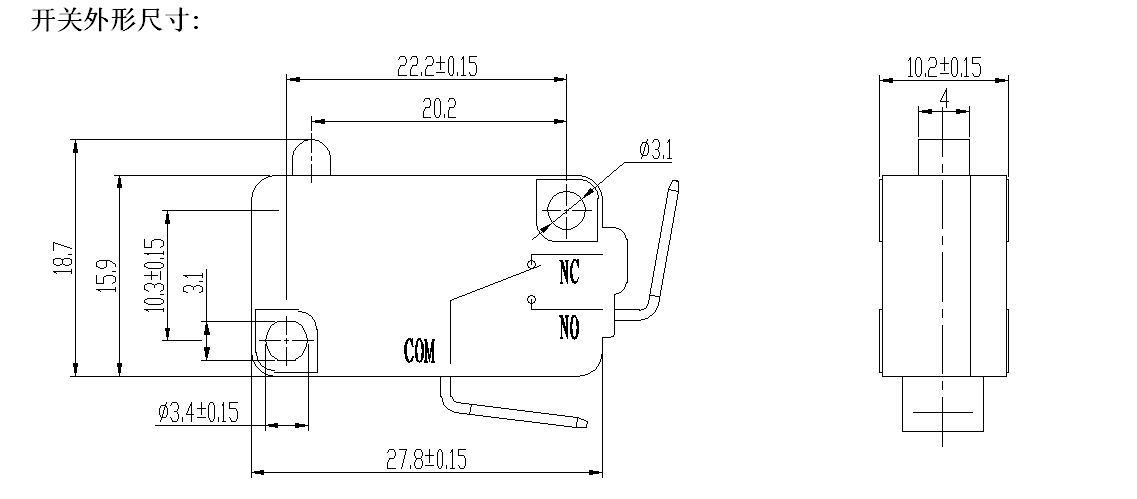

Išsami mikro jungiklio informacija
