Įjungimo ir išjungimo svirties jungiklių tipai

Įjungimo / išjungimo svirties jungikliai yra dviejų padėčių (įjungimo ir išjungimo) tipo jungikliai. Įjungimo / išjungimo svirties jungikliai dažnai randami pramoninėje įrangoje ir buitinėje technikoje, automobilių elektronikoje ir „pasidaryk pats“ projektuose. Juos lengva valdyti, jie yra patikimi jungikliai ir supaprastintas montavimas. Šis straipsnis suteiks jums supratimą apie tai, kaip veikia apvalūs svirties jungikliai ir kam jie naudojami. Tai apims2 svirties svirties jungikliai, 3 kaiščių svirties jungikliaiir ilgos uodegos konfigūracijos, pvz., "ON-OFF-ON“.

Kam naudojami šie jungikliai?

Įjungimo ir išjungimo svirties jungikliai (taip pat vadinami svirties jungikliais arba įjungimo-išjungimo jungikliais) yra elektriniai įtaisai, leidžiantys valdyti elektros srovės srautą į grandinę rankiniu būdu atidarant ir uždarant grandinę, naudojant svirties jungiklio pavarą. R/C pomėgių pasaulyje jie paprastai vadinami „rokeriais“; terminas, vartojamas apibūdinti jungiklio pavarą, turi paviršių/žemę, sudarytą su iškiliomis linijomis arba iškilimais, kurie naudojami sukibimui veikiant/sustabdant jungiklio įjungimo arba išjungimo padėtyje. „Roker Switches“ funkcionalumas yra platus ir gali būti naudojamas daugelyje programų.

• Buitinė technika:Apvalūs svirties jungikliai naudojami buitiniams prietaisams, kuriuose yra lempos, ventiliatoriai ir virtuvės prietaisai, kad vartotojas galėtų juos įjungti / išjungti laisvalaikiu.
• Automobilių elektronika:Apvalūs svirties jungikliai yra plačiai naudojami visose automobilių elektrinėse sistemose, įskaitant priekinius žibintus, elektrinius sėdynių šildytuvus ir įvairius kitus pagalbinius komponentus.
• Pramonė:Gamyboje ir pramonėje mašinose ir valdymo skyduose dažniausiai naudojami apvalūs svirties jungikliai, užtikrinantys saugią ir patikimą įrangą valdyti.
• „Pasidaryk pats“ projektai:Apvalūs svirties jungikliai puikiai tinka mėgėjams ir gamintojams ir puikiai tinka visiems, dirbantiems su elektros projektais, nes juos lengva montuoti ir paprasta.

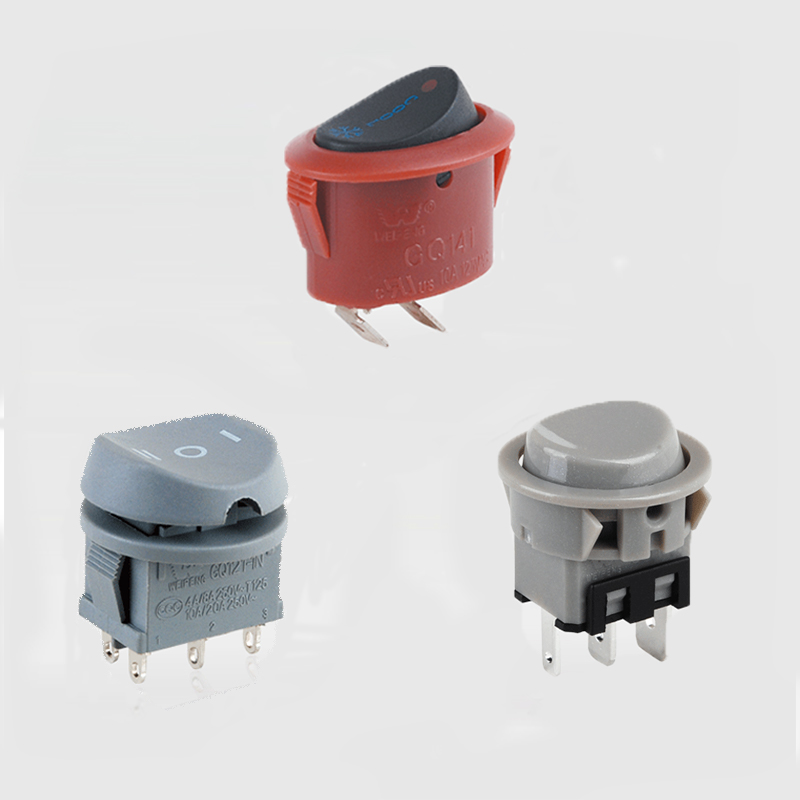

2-PinApvalus svirties jungiklisprieš 3 kontaktų apvalų svirties jungiklį

Renkantis apvalų svirties jungiklį, reikia atsižvelgti į dvi pagrindines sritis: svirties kaiščių skaičių ir atitinkamas jų funkcijas:

2 kontaktų apvalus svirties jungiklis:Paprasčiausias 2 kontaktų apvalaus svirties jungiklio pritaikymas yra paprastas silpnos srovės įrenginio jungiklis. Dvi kaiščių jungtys bus jungiklio įvestis ir išvestis, todėl tai būtų geras pasirinkimas paprastam grandinės dizainui. Svirties jungikliai yra prieinami, patogūs naudoti ir dažniausiai naudojami paprastoje elektronikoje ir mažuose prietaisuose.

3 kontaktų apvalus svirties jungiklis:3 kontaktų apvaliame svirties jungiklyje yra papildomas kaištis, skirtas jungikliui pritvirtinti prie žemės ir (arba) apšviesti LED lemputę, rodančią, kai jungiklis yra „įjungta“ padėtyje. Dėl to 3 kontaktų svirties jungikliai idealiai tinka naudoti tais atvejais, kai vartotojas turi matyti, ar jungiklis suaktyvintas. Programos, kurioje naudojamas 3 kontaktų svirties jungiklis, pavyzdys būtų automobilių prietaisų skydelis arba kito tipo gaminys, naudojamas esant silpnam apšvietimui.

Pagrindinės apvalių svirties jungiklių charakteristikos

Apvalūs svirties jungikliai yra populiarūs dėl savo efektyvaus dizaino ir veikimo charakteristikų. Pagrindinės charakteristikos yra šios:

• Patvarumas:Apvalūs svirties jungikliai skirti veikti tūkstančius kartų (tūkstančiai paspaudimų), o tai užtikrina ilgą patikimumo laikotarpį.
• Dydis:Dėl mažo dydžio apvalūs svirties jungikliai dažnai gali būti išdėstyti keliose skirtingose ​​vietose.
• Lengvas montavimas:Daugumoje apvalių svirties jungiklių galima montuoti su spragtelėjimu, todėl jį galima be vargo nustatyti ir greitai sumontuoti.
• Universalus:Apvalūs svirties jungikliai siūlo keletą konfigūracijų, tokių kaip įjungimas / išjungimas ir įjungimas / išjungimas / įjungimas.
• Tinkinimas:Priklausomai nuo galutinio vartotojo reikalavimų, pagal užsakymą pagaminti apvalūs svirties jungikliai gali būti įvairių spalvų ir dydžių, su apšvietimu ir pan.

Kaip pasirinkti tinkamą apvalų svirties jungiklį

Toliau pateikiami keli kritiniai punktai, į kuriuos reikia atsižvelgti renkantis tinkamą apvalų svirties jungiklį konkrečiai programai:

Įtampos ir srovės nominalioji vertė:Užtikrinti,apvalus svirties jungiklisyra įvertintas pagal elektros apkrovas, taikomas tam jungikliui iš įrangos / elektroninės grandinės. Jei jūsų apvalaus svirties jungiklio įvertinimas neatitinka jūsų įrenginio reikalavimų, kyla pavojus, kad jungiklis gali sugesti ir sugadinti arba susižaloti.

Apšvietimas:Kai kurioms programoms gali prireikti svirties jungiklio su įtaisytomis LED lemputėmis, kad būtų užtikrintas geresnis matomumas tamsesnėje aplinkoje.

Smeigtuko konfigūracija:Apvalaus svirties jungiklio prijungimo būdas priklausys nuo to, kokios funkcijos turi būti įtrauktos. Pavyzdžiui, jei reikalingas įžeminimas, būtų tinkama trijų kontaktų konfigūracija. Jei reikia tik lengvo funkcionalumo, tuomet pakaktų dviejų kontaktų konfigūracijos.

Medžiagos kokybė:Kokybiškos medžiagos padės užtikrinti ilgalaikius ir patikimus apvalaus svirties jungiklio rezultatus.

Dizaino nuostatos:Norėdami rasti jungiklį, atitinkantį jūsų projekto reikalavimus, turėtumėte atsižvelgti į bendrą svirties jungiklio išvaizdą, matmenis ir savybes.

Apvalių svirties jungiklių priežiūros patarimai

Vadovaukitės šiais patarimais, kad jūsų svirties jungikliai veiktų geriausiai per visą jų naudojimo laiką:

• Reguliariai tikrinkite, ar svirties jungiklis nepažeistas / nesusidėvėjęs. Jei matote nutrintus laidus, atsilaisvinusias gnybtų jungtis arba kokių nors mechaninių problemų, pakeiskite jungiklį.
• Neviršykite apvalių svirties jungiklių vardinės srovės ir įtampos.
• Dažnai valykite svirties jungiklio paviršių, kad nešvarumai ir dulkės nepatektų į jungiklio vidų ir nesukeltų jo veikimo sutrikimų.
• Įsitikinkite, kad laidai yra tvirtai pritvirtinti prie svirties jungiklio, kad nesukeltumėte trumpojo ar neatjungimo.

Ar galiu naudoti savo 3 kontaktų svirties jungiklį vietoje 2 kontaktų svirties jungiklio?

Atnaujinimas nuo dviejų kontaktų apvalaus svirties jungiklio į trijų kontaktų apvalų svirties jungiklį suteiks šiek tiek funkcijų. Tačiau ne visoms programoms reikės papildomų funkcijų, kurias suteikia trijų kontaktų svirties jungiklis. Jei jūsų elektros grandinė nereikalauja nei įžeminimo, nei LED apšvietimo, dviejų kontaktų svirties jungiklis veiks puikiai. Tačiau, jei norite papildomos vaizdinio grįžtamojo ryšio funkcijos, galbūt norėsite atnaujinti į trijų kontaktų svirties jungiklį.

Paskutinės mintys

Svirties jungikliai, kurie įjungiami ir išjungiami (t. y.apvalūs svirties jungikliai) yra vienas efektyviausių ir paprasčiausių elektros grandinių valdymo būdų; jie yra patikimi ir patvarūs variantai daugeliui. Tiek2 kontaktųir3 kontaktų apvalūs svirties jungikliaigali atitikti daugybę skirtingų elektros grandinių – abu jungikliai tinkamai veiks su ta pačia programa, tačiau kai kurioms programoms reikės daugiau nei vieno iš dviejų jungiklių tipų, kad jie tinkamai veiktų. Įgiję daugiau supratimo apie su apvaliais svirties jungikliais susijusias funkcijas ir funkcijas, galėsite priimti protingiausius ir pagrįstus sprendimus ir užtikrinti, kad maksimaliai padidintumėte savo našumą ir išlaikytumėte saugumą. Tinkamai parinkti ir prižiūrimi apvalūs svirties jungikliai gali užtikrinti patikimą ir ilgalaikį aptarnavimą.
