NC mikro jungiklis: galutinis NC mikro jungiklių pažinimo, pasirinkimo ir naudojimo vadovas

Žmonės, kurie yra susiję su elektronika, pramonės automatika ir „pasidaryk pats“ bendruomene, žino mikro jungiklius; mažiau žinomi valdymo grandinių čempionai. Vienas iš mikrojungiklių tipų yra NC mikrojungiklis (normalus uždaras mikrojungiklis), kuris yra labai svarbus. Jei galvojate, kaip atpažinti NC jungiklį, jo taikymą arba rasti tinkamą NC savo projektui, šiame vadove rasite visus atsakymus į NC mikrojungiklius, jų skirtumus nuo NO mikrojungiklių ir pritaikymo būdų.

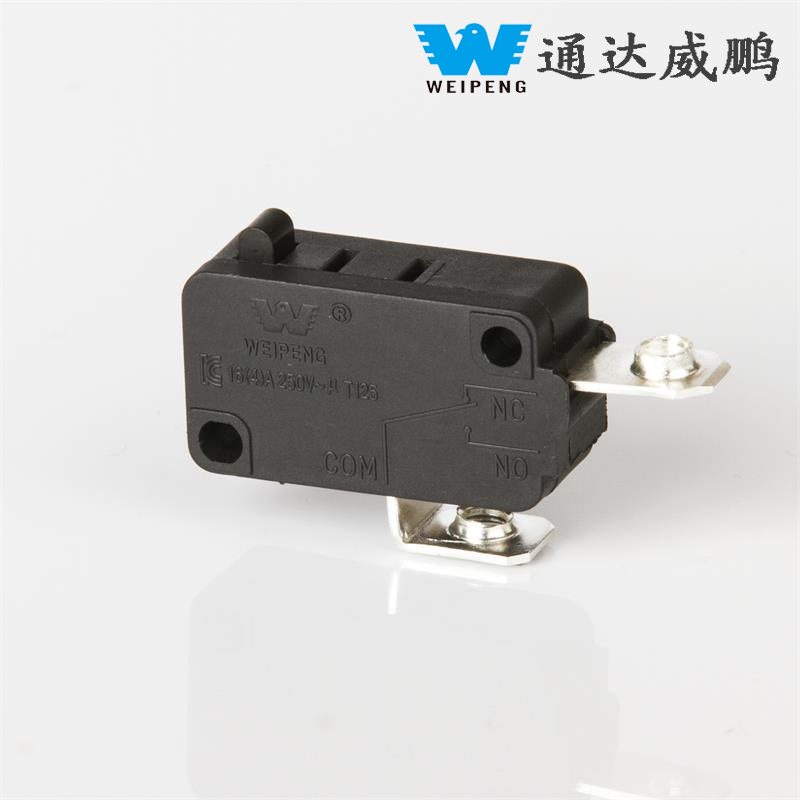

Kas yra anNC mikro jungiklis?

NC mikrojungiklis arba normaliai uždarytas mikrojungiklis yra elektrinis jungiklis, kuris lieka uždaroje padėtyje ir leidžia elektrai tekėti, kol jis suveikia. Tada jungiklis atsidaro ir sustabdo srovės tekėjimą grandinėje. Tai prieštarauja NO (normaliai atidarytam) mikrojungikliui, kuris atidaromas prieš paleidžiant ir uždaromas po to. Yra ir kitų terminų, vartojamų mikrojungikliams, ir vienas iš jų yra greito veikimo jungikliai dėl greito perjungimo judesių.

Darbo režimu, kai pavara neveikia, kontaktai liečiasi ir teka srovė. Įjungus pavarą, kontaktai atsidaro, nutraukdami srovės tekėjimą. Šio tipo NC mikrojungikliai tampa būtini grandinėse, užtikrinančiose avarinį sustabdymą, saugos užduotis ir tose, kurioms reikalingas grįžtamasis ryšys.

Kaip veikia NC mikro jungiklis?

Mikro jungikliai maitinami sistema, kuri leidžia jiems atlikti greitą ir konkretų judesį. Jungiklio viduje yra spyruoklinio mygtuko mechanizmas. Paspaudus pavarą žemyn, įvyksta „užspaudimas“ ir pakeičiama kontaktų padėtis.

NC mikrojungikliui:

• Kai pavara nejuda, COM gnybtas prijungiamas prie NC gnybto.
• Paspaudus pavarą nutrūksta COM-NC jungtis, atidaroma grandinė.

Šis principas turi daugybę pritaikymų; tai viskas – nuo ​​saugos prietaisų užraktų ir pramoninių mašinų valdymo įtaisų iki liftų durų ir pardavimo automatų.

Kaip sužinoti, ar jungiklis yra NC ar NE?

Žinojimas, ar mikrojungiklis yra NC ar NO, yra svarbus grandinės kūrimo ir priežiūros aspektas. Štai keletas būdų, kaip nustatyti tipą:

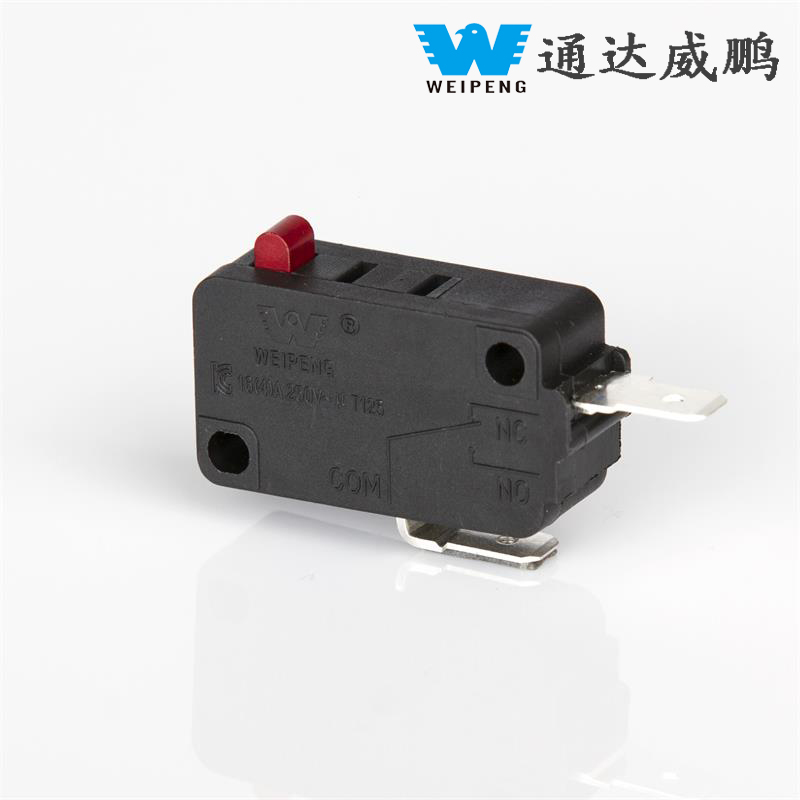

Vizuali apžiūra:"NC" (normaliai uždarytas) ir "NO" (normaliai atidarytas) yra etiketės, paprastai randamos ant daugelio mikrojungiklių. Būtinai ištirkite jungiklio korpusą, ar nėra jo ženklinimo.

Bandymas su multimetru:Sureguliuokite savo multimetrą į tęstinumo (arba omo) režimą. Įdėkite vieną laidą į tašką COM, o antrą - į įtariamą NC tašką. Multimetras turėtų rodyti tęstinumą nespaudžiant pavaros. Paspaudus pavarą, tęstinumas turi būti nutrauktas.

Gamintojo duomenų lapas:Kai bus matomas duomenų lapas, terminalai parodys, ar jie yra NC, NO ir COM, taip pat kai kurios kitos specifikacijos.

Atlikę šiuos veiksmus užtikrinsite, kad tiksliai nustatysite ir prijungsite tinkamą grandinės jungiklį.

Įprastos NC mikrojungiklių taikymas

NC mikrojungiklis naudojamas be galo daug programų, kur saugumas ir neatidėliotini veiksmai yra svarbiausi.

1. Saugos mechanizmai:NC mikro jungikliai naudojami kaip saugūs elementai pramoninėse mašinose ir buitiniuose prietaisuose. Pavyzdžiui, NC jungiklis išjungs grandinę, kai atidaromos durys arba dangtis, ir mašina nustos veikti, taip išvengiant nelaimingų atsitikimų.

2. Avarinio stabdymo sistemos:Avarinio sustabdymo mygtukai paprastai veikia su NC mikrojungikliais. Paspaudus avarinio stabdymo mygtuką, atsidaro grandinė, todėl įranga nedelsiant sustabdoma.

3. Apsaugos sistemos:NC mikro jungiklis yra prietaisas, naudojamas tamper jungikliuose, skirtuose signalizacijos sistemoms ir įjungia pavojaus signalą įsibrovus į duris ar langą.

4. Taikymas automobiliams:Transporto priemonėse NC mikro jungikliai leidžia paspausti stabdžių pedalą, todėl įsijungia stabdžių žibintai arba sustabdomas pastovaus greičio palaikymo sistemos veikimas.

5. Liftai ir prieigos kontrolė:NC mikro jungikliai lifto duryse yra atsakingi už durų uždarymo aptikimą. Jei durys nebus visiškai uždarytos, liftas nevažiuos.

Šie atvejai parodo NC mikrojungiklių svarbą užtikrinant veikimo saugą ir sistemos patikimumą.

NC ir NO mikrojungiklių palyginimas

Atpažinti skirtumą tarp NC mikro jungiklių ir NO mikro jungiklių yra labai svarbu užtikrinant tinkamą grandinių dizainą ir sprendžiant problemas.

NC (paprastai uždaryta):Pagal numatytuosius nustatymus grandinė lieka uždaryta ir atidaroma ją įjungiant. Paprastai naudojamas, kai grandinės nutraukimas reiškia būsenos pasikeitimą arba perspėja, ypač su sauga susijusiose programose.

NE (įprastai atidaryta):Numatytoji jungiklio būsena yra „išjungta“ ir turi būti įjungta, kad uždarytų grandinę. Jungiklis gali būti naudojamas įrenginiams ir signalizacijai įjungti, pavyzdžiui, paspaudus mygtuką, kad įjungtumėte lempą.

Sprendimas naudoti NC arba NO priklausys nuo programos. NC geriau tinka įprastiems trikdžiams stebėti, o NO turėtų būti pasirinktas tais atvejais, kai reikia pradėti veiksmą pasikeitus.

Kaip išsirinkti tinkamą NC mikrojungiklį?

Susidūrus su daugybe prekių ženklų ir produktų, norint pasirinkti tinkamą NC mikrojungiklį, reikia turėti omenyje keletą dalykų.

1. Elektriniai įvertinimai:Įsitikinkite, kad visi jūsų pasirinkti mikrojungikliai atitinka jūsų sistemos įtampos ir srovės reikalavimus, nes yra daug variantų.

2. Įjungimo jėga:Mikrojungikliai turi skirtingus įjungimo jėgos reikalavimus. Rinkitės pagal jautrumo reikalavimus ir jei reikia mažesnės jėgos švelniems darbams, o didesnės jėgos parinktys gali būti būtinos dirbant kietai.

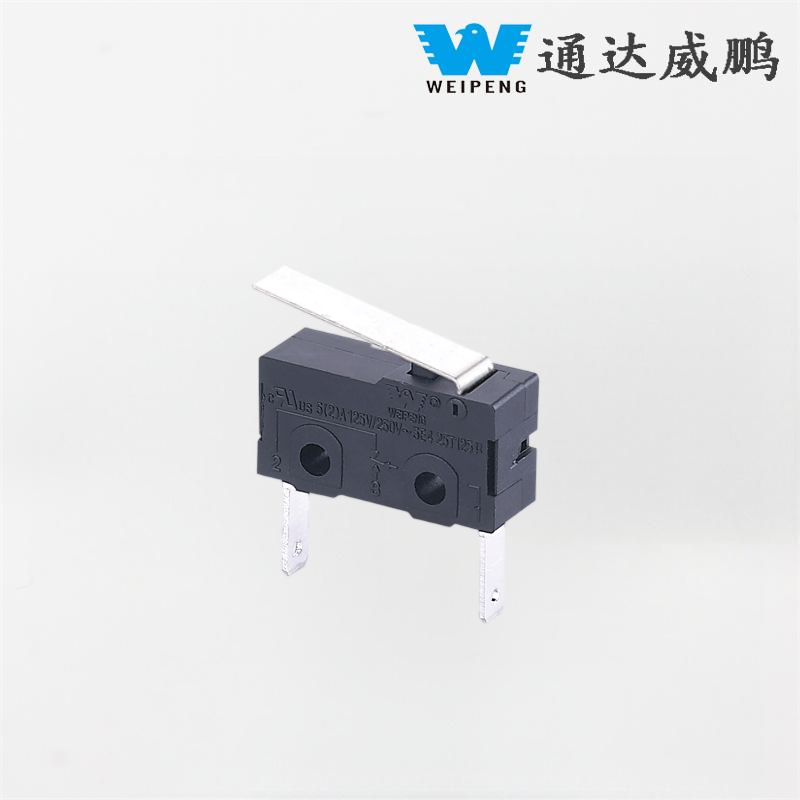

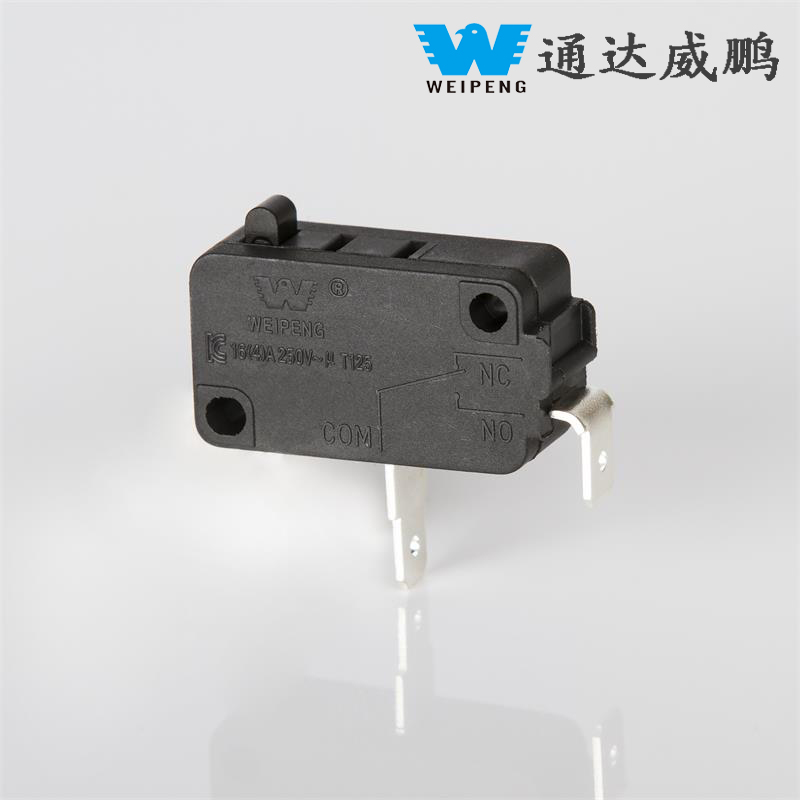

3. Terminalo stilius:Galite rinktis iš greito prijungimo, litavimo antgalio ir varžtų gnybtų. Rinkitės atsižvelgdami į montavimo paprastumą ir suderinamumą su laidais.

4. Aplinkos sąlygos:Pagalvokite apie apsaugos priemones nuo dulkių, drėgmės ir kitų aplinkos sąlygų. Jei programa yra lauke arba sudėtingomis sąlygomis, rinkitės IP klasės arba sandarius mikrojungiklius.

5. Dydis ir montavimo parinktys:Galimi įvairių dydžių ir dizaino mikrojungikliai su skirtingomis angomis ir laikikliais. Patikrinkite, ar tinkamas dydis atitinka jūsų taikymo sritį.

Šių kokybės aspektų tyrimas ir užtikrinimas padės garantuoti projekto sėkmę ir sklandų vykdymą.

Montavimas ir laidų prijungimas anNC mikro jungiklis

Praktiškas montavimas užtikrina, kad jūsų NC mikrojungiklis veiktų taip, kaip suprojektuotas, ir gali pasiekti optimalų patvarumą. Štai keletas praktinių rekomendacijų:

1. Jungiklio montavimas:Naudokite pateiktas tvirtinimo angas arba laikiklius, kad pritvirtintumėte mikrojungiklį į savo padėtį. Atlikite tai atsargiai, kad nedarytų spaudimo, kuris galėtų pažeisti jo korpusą arba paveikti jo darbingumą.

2. Laidai:Bendrasis gnybtas turi būti prijungtas prie grandinės įvesties, o NC gnybtas turi būti prijungtas prie išvesties, kurią reikia nutraukti. Prieš įjungdami maitinimą, patikrinkite, ar teisingi laidai ir poliškumas.

3. Testavimas:Įdiegę patikrinkite jungiklį multimetru arba priversdami įrenginį ką nors padaryti. Įjunkite jungiklį, kad galėtumėte sekti, jei grandinė atsidaro.

4. Priežiūra:Reguliariai tikrinkite, ar nėra nusidėvėjimo, nešvarumų ar korozijos požymių. Jei reikia, išvalykite kontaktus ir pakeiskite jungiklius, kad išvengtumėte klaidingų signalų ar nenutrūktų eksploatavimo.

Atlikę šiuos veiksmus užtikrinsite, kad jūsų sistema išliks saugi ir veiks optimaliai.

NC mikro jungiklių pranašumai ir apribojimai

NC mikro jungikliai išsiskiria savo patikimumu ir greitu reagavimu, tačiau reikia atsižvelgti į:

Privalumai:

Greita fiksavimo mechanizmo reakcija labai padidina patikimumą ir apsaugo nuo klaidingų signalų. Kompaktiška konstrukcija leidžia naudoti siaurose erdvėse. NC mikro jungikliai taip pat pasižymi aukštu patvarumo lygiu – jie paprastai yra išbandomi milijonams ciklų, todėl puikiai tinka naudoti, kai reikia aukštų saugos standartų ir reikalaujančių pasikartojančių judesių.

Apribojimai:

NC mikro jungikliai paprastai yra elastingi, tačiau gali susidėvėti arba veikti netinkamai dėl elektros trukdžių. Norint efektyviai naudoti šiuos jungiklius, būtina tinkamai juos išdėstyti ir sumontuoti stačiu kampu, nes kliūtys gali trukdyti jų veikimui. Jie taip pat reikalauja tinkamo aplinkos sandarinimo nepalankiomis sąlygomis, todėl nešvarumai ir drėgmė negali prasiskverbti į juos.

Subalansuodami šiuos veiksnius, savo sistemos projektuose galite tinkamai panaudoti NC mikrojungiklius.

Populiariausi NC mikro jungiklių prekės ženklai ir kur įsigyti

Kokybė turi įtakos ir ilgaamžiškumui, ir patikimumui. Kai kurie gerai žinomi NC mikro jungiklių prekės ženklai yra „Omron“, „Honeywell“, „Cherry“ ir „Schneider Electric“. Kiekvienas prekės ženklas gamina skirtingus modelius, kurie tinka skirtingoms įtampoms, pavarų tipams ir aplinkos apsaugos lygiams.

NC mikrojungiklius galite įsigyti iš patikimų elektroninių tiekėjų, pvz., „Mouser“, „Digi-Key“ ir „RS Components“ arba „Amazon“, jei planuojate „pasidaryk pats“ projektus namuose. Įsitikinkite, kad atidžiai perskaitote gaminio specifikacijas ir apžvalgas, rinkdamiesi tinkamus mikrojungiklius pagal savo poreikius.

Dažnai užduodami klausimai apie NC mikro jungiklius

Kuo skiriasi NC ir NO jungiklis?

Pagrindinis skirtumas yra numatytoje padėtyje. NC jungiklis iš tikrųjų yra uždaroje padėtyje, todėl leidžia srovei tekėti savarankiškai, kai jis nenaudojamas. Tačiau paspaudus jungiklį, grandinė atidaroma ir sustabdomas srovės tekėjimas. Kita vertus, pradžioje yra atidarytas jungiklis NO. Paspaudus jungiklį, jis iš tikrųjų uždaro grandinę, leidžiančią tekėti srovei.

Ar viename mikrojungiklyje gali būti ir NC, ir NO gnybtai?

Kai kuriuose mikrojungikliuose yra 3 gnybtai: COM, NC ir NO. Funkcionalumas gali būti pagrįstas laidais, o grandinėje gali būti naudojama viena iš funkcijų arba abu būdai.

Ar NC mikrojungikliai tinka saugos grandinėms?

Tikrai. Paprastai jie uždaromi, kai yra neaktyvūs, o tai reiškia, kad bet koks veiksmas, atliktas norint juos atidaryti (pavyzdžiui, atidarant duris arba paspaudus avarinį mygtuką), grandinė greitai nutrūktų.

Kiek laiko veikia NC mikrojungikliai?

Tinkamai naudojami ir kruopščiai parinkti NC mikrojungikliai gali veikti milijonus ciklų. Tinkama priežiūra ir aplinkos apsauga taip pat prisideda prie jų ilgaamžiškumo.

Kas nutiks, jei prijungsiu netinkamą terminalą?

Neteisingai sujungus laidus (pavyzdžiui, prijungus NO vietoj NC) gali sugesti jūsų įranga ar kitos apsaugos priemonės. Visada prieš tai patikrinkite gnybtus.

Ar NC mikrojungiklius lengva įdiegti?

Iš tiesų, daugelis jų laikosi „plug-and-play“ proceso, o tam reikia minimalių techninių laidų prijungimo įgūdžių. Kadangi jie yra mažo dydžio, juos galima lengvai sumontuoti su tinkama furnitūra.

Išplėstinės programos ir integravimo patarimai

Tobulėjant technologijoms, NC mikrojungikliai pradėti naudoti sudėtingesnėse sistemose. Pramoninėje automatikoje jie atlieka esmines pareigas, susijusias su sekos valdymu ir grįžtamojo ryšio kilpomis. Be to, NC mikro jungikliai dažnai naudojami kaip ribiniai jungikliai robotikoje, siekiant aptikti padėtis ir išvengti pervažiavimo.

Kalbant apie daiktų internetą, derinant NC mikro jungiklius ir mikrovaldiklius įgalinama nuotolinė priežiūra ir automatiniai pranešimai. Išmaniųjų namų sistemose NC mikro jungikliai padeda automatizuoti apsaugos ir prieigos sistemos procesą, taip siunčiant momentinius įspėjimus apie prieigą ar avarines situacijas.

Projektuojant įterptąsias sistemas, patartina naudoti atmušimo metodus, kad būtų išvengta klaidingo jungiklių aktyvavimo, kai yra mechaninių trikdžių. Pasirinkite jungiklius, kurie yra patvaresni programoms, kurias reikia naudoti pakartotinai, ir tuos, kurie veikia dideliu dažniu.

NC mikro jungiklisPriežiūra ir trikčių šalinimas

Jei atsiranda gedimas arba veikia su pertrūkiais, atlikite šiuos trikčių šalinimo veiksmus:

1. Patikrinkite fizinę žalą:Patikrinkite, ar nėra įtrūkimų arba pavaros mechanizmo nesutapimo. Nedelsdami pakeiskite pažeistus jungiklius.

2. Išvalykite kontaktus:Dulkių ar rūdžių kaupimasis neleis srovei praeiti. Naudokite tinkamas kontaktines valymo priemones ir patikrinkite, ar sandarios jungtys.

3. Patikrinkite jungiklio veikimą:Naudodami multimetrą patikrinkite tęstinumą tarp bendrojo gnybto ir įprastai uždaro gnybto. Jei jungiklis neveikia patikimai, pakeiskite jį.

4. Įvertinkite grandinės dizainą:Turite užtikrinti, kad laidai būtų atlikti pagal įrenginio duomenų lapus. Įsitikinkite, kad jungiklis atitinka įtampos specifikacijas ir srovės nominalus.

Reguliariai prižiūrėdami ir testuodami padidinsite patikimumą ir išvengsite sistemos prastovų.

Mikro jungikliai yra neatsiejami elementai kuriant efektyvias ir saugias valdymo sistemas įvairiuose ūkio sektoriuose. Įprastas uždaro veikimo režimas, patogumas montuoti ir universalumas suteikia jiems pranašumą prieš kitus tos pačios klasės jungiklių tipus, todėl jie bus naudingi kiekvienam, užsiimančiam inžinerijos, mėgėjų ir gaminių projektavimu. Žinojimas, kaip pasirinkti, įdiegti, prižiūrėti ir šalinti NC jungiklius, padės pasiekti sėkmės bet kokioje įmonėje. Sudėtingų trikčių šalinimo ar diegimo procesų atveju reikėtų pasidomėti gamintojo duomenų lapais arba kreiptis į labiau patyrusius specialistus.
