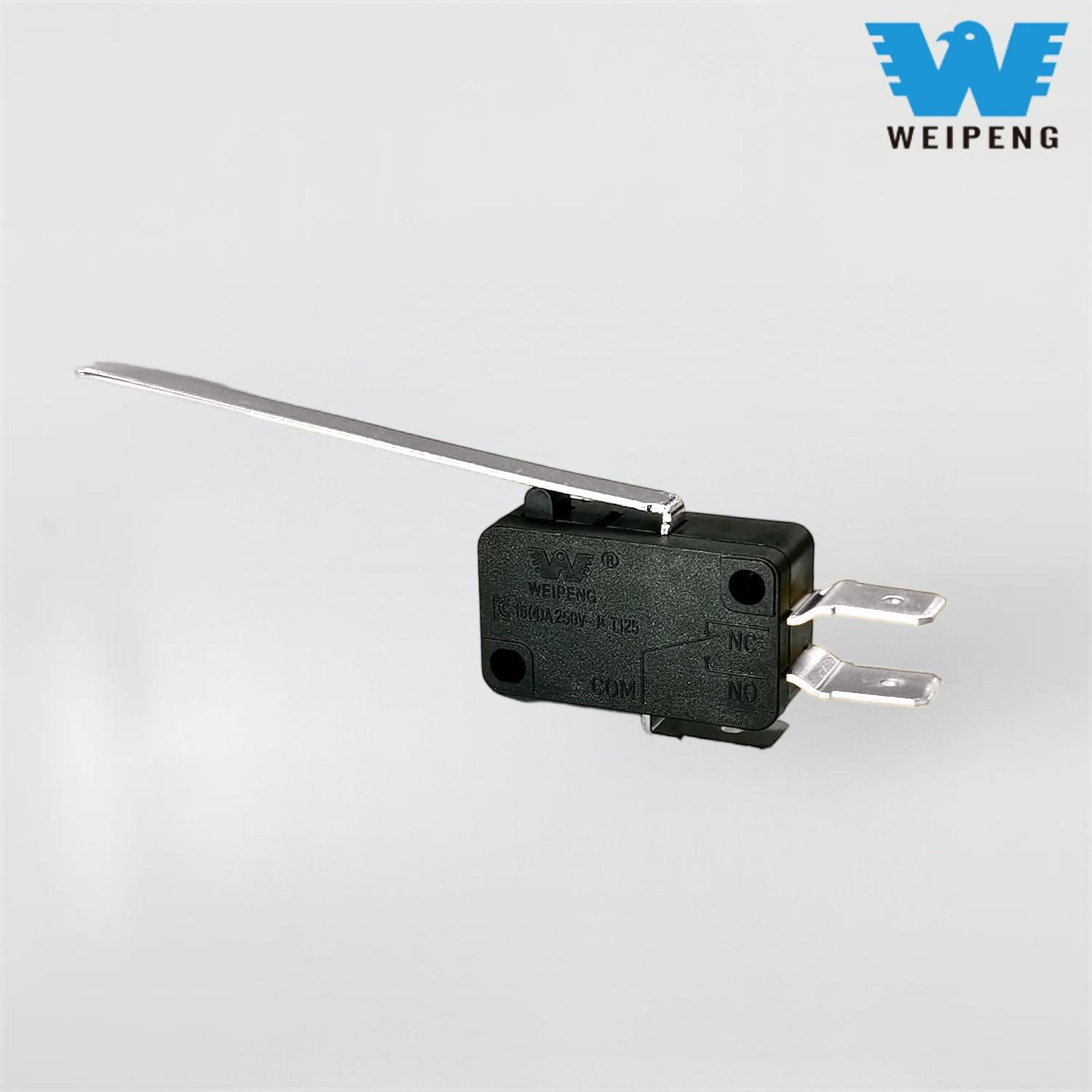

„Long Arm Micro Switch“ yra ypač kompaktiškas jungiklis su pailginta svirties pavara. Ilga jungiklio rankena suteikia daugiau lankstumo nei įprastas stūmoklio tipo mikrojungiklis, kai aptinkamas judėjimas, padėtis ar mechaninis kontaktas. „Long Arm Micro Switches“ dažnai naudojami įvairiose srityse, pavyzdžiui, prietaisuose, pramoninėje įrangoje, automatikos sistemose, prekybos automatuose, saugos įtaisuose, biuro įrangoje ir daugelyje kitų elektromechaninių gaminių. Ilga rankena leidžia išlaikyti didesnį atstumą tarp pavaros mechanizmo ir jungiklio judėjimo, todėl sumažėja jėgos, reikalingos jungikliui įjungti, kiekis. Dėl šių savybių jie dažnai naudojami visoje elektromechaninėje rinkoje.

Nustatant, kurį „Long Arm Micro Switch“ pirkti pirkėjams, inžinieriams ir tiekimo komandoms, neatsižvelgiama tik į dydį. Elektrinis įvertinimas, pavaros mechanizmo stilius, paleidimo jėga, gnybtų stilius, ilgaamžiškumas, įrengimo vietos reikalavimai ir aplinka, kurioje bus naudojamas jungiklis, gali turėti įtakos jungiklio veikimui ir tarnavimo trukmei. Šiame straipsnyje paaiškinama, kaip veikia „Long Arm Micro Switch“, kur galima naudoti jungiklį ir į ką reikia atkreipti dėmesį prieš perkant „Long Arm Micro Switch“.

Kas yraIlgos rankos mikrojungiklis?

„Long Arm Micro Switch“ yra mikrojungiklio, kurio svirtis pritvirtinta prie pavaros mechanizmo, pavyzdys. Pavaros svirtį paspaudžia arba judina kitas objektas, todėl vidinis spyruoklinis mechanizmas greitai keičia jungiklio elektrinio kontakto būseną. Dėl šios greito veikimo funkcijos ilgosios rankos mikrojungiklis gali būti itin patikimas, nepaisant to, ar jungiklį įjungiantis objektas juda lėtai, lengvai ar nestabiliai.

Ilgoji rankena užtikrina didesnį atstumą tarp paleidimo elemento ir jungiklio įjungimo taško nei standartinis mikrojungiklis. Be to, dėl ilgesnės svirties jungiklį lengviau įjungti, palyginti su standartiniu mikrojungikliu. Gaminio specifikacijose galite rasti terminų panašiems gaminių tipams, pvz., mikro jungiklio svirties svirtis, ilgos svirties mikro jungiklis, greito veikimo jungiklis su svirtimi, ribinis mikrojungiklis ir miniatiūrinis svirties jungiklis. Paprastai tai reiškia panašios funkcijos gaminius; tačiau matmenys, pavaros konfigūracijos ir elektriniai rodikliai gali skirtis priklausomai nuo modelio.

Ilgos rankos mikrojungiklio funkcionalumas

Mikrojungiklio korpuse fiksuoti ir judantys kontaktai yra prijungti prie spyruoklinio veikimo mechanizmo. Įprastoje padėtyje grandinė gali būti uždaryta arba atvira, priklausomai nuo to, kaip ji buvo prijungta per paprastai atidarytą arba paprastai uždarytą gnybtą. Per svirties svirtį veikianti jėga perkeliama į aktyvinimo elementą mikrojungiklio viduje. Kai veikianti jėga pasiekia veikimo tašką, fiksavimo mechanizmas beveik akimirksniu pakeičia kontaktinę būseną, prieš grįždamas į pradinę padėtį, pašalinus veikiančią jėgą.

Šis greitas perėjimas sumažina kontaktų lanką, padidina gaunamų signalų tikslumą ir pagerina kontaktų mechaninį ilgaamžiškumą. Dėl šių priežasčių mikro jungikliai dažniausiai naudojami tais atvejais, kai dažnai perjungiamas ciklas, atliekamas tikslus aptikimas, kompaktiški įrenginiai ir pastovi elektros išvestis.

KurIlgos rankos mikro jungikliaiyra dažniausiai naudojami

„Long Arm Micro Switch“ yra plačiai naudojamas daugelyje pramonės šakų dėl savo kompaktiško dydžio, tikslumo ir labai paprasto mechaninio integravimo. Namuose jie naudojami tokiuose prietaisuose kaip mikrobangų krosnelės, skalbimo mašinos, indaplovės, kavos virimo aparatai, šaldytuvai ir oro kondicionavimo įrenginiai, siekiant aptikti durų užrakto atidarymo ar uždarymo sąlygas, dangčio padėtį ir vandens lygį, kad būtų galima atlikti eksploatacines funkcijas ir kontrolę.

Pramoniniame ir komerciniame naudojime ilgos rankos mikrojungikliai dažniausiai naudojami kaip ribiniai jungikliai, padėties jutimo įtaisai ir saugos jungikliai. Jie taip pat plačiai naudojami pardavimo automatuose, žaidimų automatuose, biuro įrangoje, elektrinėse spynose, medicinos prietaisuose, 3D spausdintuvuose, pakavimo mašinose ir automobilių prieduose. Jie yra ekonomiškas būdas mechaninį judėjimą paversti elektriniu signalu.

Svirties svirties tipai ir pavaros konstrukcijos

Yra keletas skirtingų formų svirčių, skirtų mikrojungikliams su ilgomis svirtimis. Tiesi ilga svirtis yra labiausiai paplitęs stilius ir naudojamas bendram padėties aptikimui ir pagrindiniam mechaniniam kontaktui. Ritinėlių svirtyse naudojami ritinėliai svirties galuose, todėl slydimas per jungiklį mažiau apkrauna objektą ir sumažina trintį. Imituotų ritinėlių svirtys turi lenktą svirties galą vietoj tradicinio besisukančio volelio, todėl užtikrina sklandesnį kontaktą su mažesnėmis sąnaudomis.

Renkantis mikrojungiklį su tam tikra svirties svirtimi, atkreipkite dėmesį į svirties judėjimo kryptį, nes trenkdami netinkamu kampu galite jį sugadinti ir sukelti ankstyvą gedimą. Bet kurio ilgos svirties mikrojungiklio stabilumas ir tarnavimo laikas gali būti gerokai padidintas užtikrinus tinkamą išlygiavimą, svirties ilgį ir atleidimo erdvę.

Kaip pasirinkti ilgos rankos mikrojungiklį

Geriausias būdas pasirinkti jungiklį yra pradėti nuo jungiklio darbo parametrų. Turite apsvarstyti, ką jungiklis aptiks, kaip dažnai jungiklis bus įjungtas, kiek srovės tekės per jungiklį ir kokiomis sąlygomis jungiklis veiks. Jei perjungiate signalus esant žemai įtampai, kontaktų patikimumas ir stabilus veikimas gali būti svarbesni nei didelės srovės perjungimas. Jei perjungiate variklius ar maitinimą, turite daugiau dėmesio skirti elektros vardams ir kontaktinėms medžiagoms.

Taip pat svarbu išmatuoti montavimo angų atstumą, korpuso dydį, svirties padėtį ir gnybtų padėtį. Surinkimui įtakos turi net nedideli matmenų pokyčiai. Siųskite pardavėjo diegimo informaciją, pvz., paveikslėlius, brėžinius, įtampos / srovės įvertinimus, gnybtų informaciją ir dalių numerius, kai keičiate įrenginį esamu modeliu. Kurdami naujus gaminius, prieš masinę gamybą išbandykite pavyzdžius tikromis eksploatavimo sąlygomis, kad žinotumėte, ar laikomasi veikimo jėgos, kontaktų patikimumo ir montavimo leistinų nuokrypių.

Ilgos rankos mikrojungiklisPirkimo rekomendacijos

Perkant ilgosios rankos mikrojungiklį OĮG gamybos ar priežiūros reikmėms, pirkimas iš asmens, kuris gali užtikrinti tęstinumą, yra toks pat svarbus kaip ir kaina. Jei įsigysite nebrangų jungiklį, kuris suteikia įvairaus laipsnio įstūmimo jėgą arba sugenda labai greitai po įsigijimo, patirsite didelių išlaidų dėl produkto grąžinimo, prastovos arba skundų dėl gaminio. Ieškokite tiekėjų, galinčių teikti techninę pagalbą, galinčių nuosekliai gaminti ir pasiūlyti aiškią jungiklio dokumentaciją bei sertifikavimą.

Nors mikrojungiklio svirtis gali atrodyti ne itin reikšminga, ji yra labai svarbi saugai, valdymui ir naudotojo patirčiai. Žinodami paleidimo mechanizmo stilių, elektrinį įvertinimą, montavimo būklę ir ilgų svirčių mikrojungiklių kokybę, kiekvienas, perkantis mikro jungiklio svirtį prietaisui, kompaktišką ribinį jungiklį arba patvarų aptikimo jungiklį, skirtą OEM projektams, gali pasirinkti jungiklį, kuris užtikrins patikimą aptarnavimą per visą programos eksploatavimo laiką su minimaliomis problemomis ir prastovomis.
